O que você precisa saber sobre treliças de ferro antes de chamar um estruturalista
Treliça é uma estrutura formada por barras alinhadas que trabalham à tração e compressão, conectadas em nós. O ferro ou aço é o material mais comum, e a forma como essas barras se organizam define o tipo de treliça. Existem variações reconhecidas na engenharia civil e industrial, cada uma com seu nicho de aplicação. Vou listar os principais, mas também vou mencionar o problema real que as pessoas costumam ignorar.
Tipos de treliças de ferro mais comuns

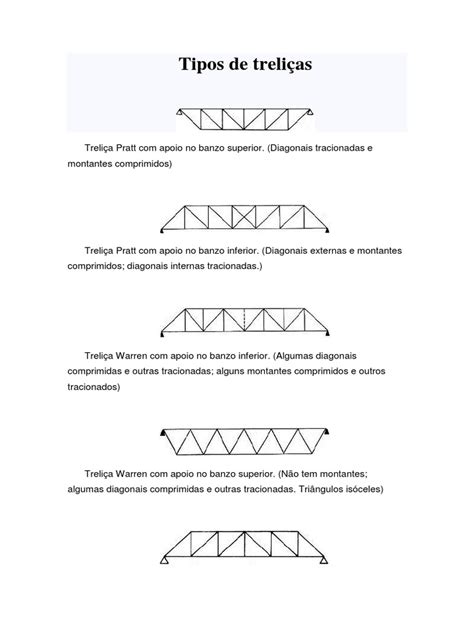

A treliça Pratt é uma das mais usadas em coberturas e passarelas. As diagonais inclinam-se para baixo, em direção ao centro do vão, e trabalham predominantemente à tração, enquanto as verticais ficam sob compressão. Isso faz sentido porque, em um carregamento uniforme, a diagona em tração é mais eficiente que aquela em compressão, que sofre com flambagem. Eu já vi engenheiros insistirem em usar Pratt para vãos médios acima de 12 metros sem verificar a flecha, e o resultado foi um vigamento que entrou em vibração perceptível depois de dois anos. A solução foi simplesmente aumentar a seção das barras diagonais e adicionar uma contraventamento horizontal no plano da corda inferior. A treliça Warren segue um padrão triangular sem verticais, alternando diagonais em tração e compressão conforme o carregamento muda. Ela é mais econômica em quantidade de material para vãos curtos e médios, porque elimina os nós verticais, o que reduz a complexidade de execução. O problema é que, quando o carregamento é excêntrico ou concentrado, a alternância de esforços pode gerar nós sob alta demanda simultânea. Uma vez configurei uma Warren para uma laje de telhado com carga irregular de equipamentos de ar-condicionado e precisei reforçar três nós específicos com placas de reforço, algo que o cálculo padrão não previa.
A treliça Howe é basicamente o inverso da Pratt: as diagonais inclinam-se para cima, em direção ao centro, ficando em compressão, e as verticais em tração. Era muito comum antigamente em estruturas de madeira, e no ferro ainda aparece em pontes ferroviárias de pequeno porte. A desvantagem prática é que as barras em compressão precisam de maior seção para resistir à flambagem, o que encarece a estrutura quando comparada à Pratt para o mesmo vão. A treliça K aparece quando há necessidade de reduzir o comprimento eficaz das barras comprimidas em cobrimentos altos. O padrão forma um K visível nas ragmas internas, dividindo a altura da treliça em segmentos menores. É frequente em pontes ferroviárias e em galpões industriais com pé-direito elevado. Eu encontrei um caso em que a treliça K foi mal dimensionada porque o engenheiro não considerou a excentricidade dos nós na conexão das barras, e isso gerou solicitações de flexão não previstas nos membros principais. O correto seria ter modelado os nós como conexões semi-rígidas e verificado os momentos adicionais.
A treliça Warren com verticais combina os dois padrões anteriores: mantêm-se os triângulos da Warren, mas adicionam-se barras verticais para estabilização e para suportar cargas concentradas nos nós superiores. É uma opção intermediária que muitas vezes resolve problemas de fabricação e montagem porque permite menos soldas em nós críticos. O custo extra das verticais costuma ser compensado pela redução de espessura das diagonais. Além desses, existem variantes menos padronizadas, como a treliça Howe modificada com ângulos diferentes, ou treliças espaciais (tridimensionais), usadas quando a estabilidade precisa ser garantida em mais de um plano. Essas últimas são comuns em coberturas de grandes áreas, como hangares e ginásios, e exigem modelagem 3D no cálculo estrutural, senão o comportamento real fica imprevisível.
Como escolher e especificar corretamente
O primeiro passo é definir o vão, a carga esperada e o tipo de cobertura ou piso que será suportado. Depois, escolhe-se o perfil: vergalhão de aço carbono, tubo redondo, canaleta ou mesmo chapas dobradas, dependendo da disponibilidade e do custo local. O aço mais usado é o ASTM A36 ou o S275, ambos com limite de escoamento suficiente para a maioria das aplicações estruturais leves e médias. A conexão dos nós é onde a maioria dos erros acontece. Solda contorna o perfil, parafusos exigem furação precisa, e cada opção tem implicações diferentes na resistência. Em treliças fabricadas em oficina, a solda é mais comum porque garante continuidade. Já em estruturas montadas no canteiro, os parafusos facilitam a manutenção e a troca de barras danificadas. Eu já substituí uma treliça inteira porque o soldador fez uma solda porosa em um nó crítico e ninguém percebeu durante a inspeção visual. A correção foi refazer a solda com procedimento adequado e fazer ensaio não destrutivo no ponto reparado.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O acabamento contra corrosão também merece atenção. Treliças de ferro expostas ao tempo precisam de pintura intumescente ou galvanização a fogo, dependendo do ambiente. Em regiões costeiras, a corrosão atinge as conexões primeiro, porque o sal penetra nas folgas entre barras e nós. Uma treliça que eu vi deteriorada em apenas cinco anos estava em uma unidade de tratamento de água próxima ao mar, e a solução foi aplicar zinco orgânico em vez de pintura comum, além de vedar todas as folgas com selante.
O que considerar além dos tipos básicos
Muitas pessoas acham que a escolha do tipo de treliça resolve tudo. Não resolve. O detalhamento construtivo, a tolerância de montagem e a qualidade da peça fixadora são tão importantes quanto o formato estrutural. Uma treliça bem calculada mas mal executada nos nós vai falhar antes de uma treliça subdimensionada mas bem feita, porque a falha começa sempre nos pontos de concentração de esforço. Outro ponto que poucos lembram é a verificação de flecha. Treliças de ferro para coberturas leves muitas vezes atendem aos esforços Normais, mas a deformação excessiva causa trincas em telhas e infiltrações. O limite usual é L/250 para coberturas e L/360 para pisos, mas em treliças com vão livre grande e carga pontual, esse limite pode ser apertado. Eu dimensionei uma treliça Pratt de 18 metros com carga de painel solar e precisei limitar a flecha a L/400 para evitar deformação acumulada nas fixações dos módulos.
Se você está planejando uma estrutura com treliça de ferro, o caminho mais seguro é contratar um engenheiro estrutural para fazer o cálculo completo, considerando todos os carregamentos e as condições reais de apoio. A economia de tentar dimensionar sozinho ou seguir fórmulas genéricas costuma sair mais cara quando aparece uma fissura, uma torção ou uma vibração indesejada.
Pontos de atenção prática
Verifique sempre se as barras estão alinhadas nos nós. Desalinhamento gera momentos fletores não previstos. Exija ensaio de qualidade nas soldas, especialmente em nós de barras comprimidas. Prefira perfis standard quando possível, porque perfis sob medida encarecem a fabricação sem ganho proporcional. Considere o acesso para manutenção futura, principalmente se a treliça ficar exposta ou em área de difícil inspeção. Se o projeto envolver treliças espaciais ou combinações incomuns de tipos, modelagem em software estrutural com elementos finitos é obrigatória. Cálculo manual nesse caso é arriscado e impreciso. Um modelo 3D adequado identifica redistribuição de esforços e possíveis pontos de concentração que um cálculo planar ignoraria.
Os tipos de treliças de ferro disponíveis no mercado seguem padrões que variam conforme o país e o fabricante. No Brasil, é comum encontrar treliças em aço carbono com espessuras entre 3 e 8 milímetros para vigas de até 15 metros. Para vãos maiores, a espessura sobe e o peso específico da estrutura aumenta, o que exige fundações mais robustas. Esse custo de fundação muitas vezes é esquecido no orçamento inicial. Se precisar de referências técnicas, a NBR 8800 é a norma brasileira que trata de projetos de estruturas de aço, e ela cobre treliças tanto para edificações quanto para pontes. Para casos específicos de treliças espaciais, oManual de Projeto e Construção de Estruturas de Aço do Instituto do Aço também traz exemplos práticos. O download dessas normas ocorre pelos sites oficiais da ABNT e do IBA, respectivamente, mas o custo pode ser uma barreira para projetos. Nesse caso, manuais de referência de fabricantes de perfis estruturais costumam oferecer tabelas simplificadas que são úteis para estimativas iniciais.
