Tipos De Brocas Para Metal

O guia que eu gostaria de ter encontrado antes de furar aço inox

Você já comprou um jogo de brocas baratas e descobriu que elas queimam o material e não cortam nada após a terceira furação. Isso acontece porque a maioria das brocas genéricas é feita de aço rápido HSS comum, que não aguenta o calor gerado em metais mais duros. A diferença entre uma broca que dura e uma que derrete em segundos está na composição do material, no ângulo de ponte e no tratamento superficial. Vou listar os tipos disponíveis no mercado, os pontos de falha que eu já vi acontecerem pessoalmente e quando vale a pena investir em algo mais caro.

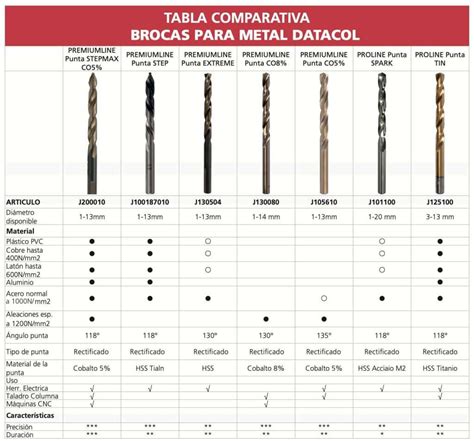

Tipos de brocas para metal: o que realmente funciona na prática

O HSS (High Speed Steel) ainda é o padrão do setor para trabalho geral. Ele consegue furar aço carbono, alumínio e ferro fundido com relativa facilidade se você usar lubrificação adequada. O problema é que HSS comum começa a perder dureza acima de 600°C. Se você estiver furando algo com mais de 8mm de diâmetro em aço estrutural, o calor acumulado vai amolecer a broca rapidamente. Aí entra o HSS-Co, que é HSS com 5 a 8% de cobalto. Esse material mantém a dureza até cerca de 620°C e corta muito melhor em aços mais resistentes. Eu já fiz furos de 12mm em aço inox AISI 304 usando HSS-Co 8% com óleo de corte à base de enxofre-cloro, e consegui 20 furos limpos na mesma broca antes de precisar afiar. Com HSS comum, eu conseguia três, no máximo quatro, e as últimas ficavamovaladas e gastas desigualmente. O HSS-R cobalto, às vezes chamado de HSS-G, tem a mesma ideia mas com uma distribuição diferente do cobalto no aço. A principal vantagem prática é que ele é menos quebradiço que o HSS-Co puro, o que significa menos broca travando e partindo dentro do furo quando você está trabalhando com materiais que tendem a encruar, como alguns aços inoxidáveis austeníticos. A desvantagem é o preço. Um jogo de 15 peças em HSS-Co pode custar entre R$ 80 e R$ 150, enquanto um de HSS comum sai por R$ 20 a R$ 40 no mesmo tamanho. Para quem faz isso esporadicamente, o custo por furo é irrelevante. Para quem faz dezenas por dia, a economia com brocas de qualidade se paga em uma semana de trabalho.

Brocas com revestimento de nitreto de titânio (TiN), aquelas douradas, são basicamente HSS ou HSS-Co com uma camada ultrafina de TiN depositada por CVD ou PVD. O revestimento reduz o coeficiente de atrito e aumenta a dureza superficial para cerca de 2.400 HV, contra 800 HV do HSS nu. Na prática, isso se traduz em uma vida útil até 3 vezes maior para operações de usinagem com avanços moderados. Eu já vi gente gastar fortunas em brocas TiN e depois reclamar que elas não duraram o esperado, mas o problema quase sempre era o avanço too aggressive ou a falta de refrigeração. O revestimento não é mágico. Se você avançar com 0,5mm por rotação numa broca de 6mm em aço duro, o TiN vai descascar em duas furações e a broca vai parar de cortar. O TiAlN (nitreto de alumínio e titânio) é a evolução natural do TiN. Ele suporta temperaturas de corte mais altas, até cerca de 800°C, e a cor é avermelhada, quase marrom. Quando estou furando ligas de titânio ou superligas à base de níquel, como Inconel, o TiAlN faz uma diferença enorme. A broca não precisa parar para esfriar a cada três furos. O único ponto negativo é que o revestimento é mais fino em algumas aplicações de baixo custo, e você acaba gastando mais por unidade sem ganho proporcional se o material for mole.

Brocas de carboneto de tungstênio (WC) são outro nível. Elas são extremamente duras, cerca de 1.800 a 2.200 HV, e mantêm o fio de corte em temperaturas onde o HSS já amoleceu completamente. O problema é que são frágeis. Um impacto lateral, um centro mal marcado ou uma pré-furação mal feita pode fazer a broca quebrar de vez. Elas não toleram imperfeições. Se o seu trabalho depender de precisão e repetibilidade em materiais difíceis, o carboneto é a resposta. Mas se você está furando chapas de ferro soldadas em estruturas que já vieram tortas do fornecedor, o carboneto vai te frustrar rapidamente. Uma coisa que pouca gente considera é o ângulo de ponta. O ângulo padrão de 118 graus funciona bem para aços macios e ferros fundidos. Para aços endurecidos, materiais compostos ouinoxiderdíveis, o ângulo de 135 graus é significativamente melhor porque reduz a força de empuxo e corta de forma mais eficiente. Eu aprendi isso na marra, furando uma chapa de aço temperado de 6mm com uma broca de 118 graus que estava travando e vibrando demais. Troquei para uma de 135 graus e o avanço triplicou sem aumentar a carga no equipo.

Quando se trata de furação profunda ou de alta precisão dimensionais, as brocas escalonadas ouThose com geometria especial de perfuração, como as que têm canal de refrigerante interno, são outra categoria à parte. Elas exigem pressão de fluido mais alta e bombas dedicadas, mas permitem furações de até 10 vezes o diâmetro com excelente qualidade de superfície. Usamos esse tipo em nossa oficina para furos de passagem de lubrificante em eixos de transmissão, onde a tolerância de posição é de mais ou menos 0,05mm. O que eu quero deixar claro aqui é que nenhum desses tipos é universalmente melhor. Cada um tem um cenário onde brilha e outro onde falha. Se você furar alumínio puro com uma broca TiAlN, vai obter resultados bons, mas um HSS revestido de TiN faria o mesmo trabalho por metade do preço. Já se sua intenção é furar aço inox 316L com 10mm de espessura, o HSS-Co é o mínimo aceitável, e o TiAlN ou carboneto vão te dar resultados consistentemente melhores.
