Medir a resistência do ferro de solda
Quem trabalha com eletrônica já percebeu que o ferro para de esquentar do dia pro noite. A primeira coisa que todo mundo faz é ligar e torcer. A segunda coisa, a que evita troca desnecessária de equipamentos, é medir a resistência do ferro de solda com um multímetro. É simples, mas tem alguns detalhes que muita gente erra. A resistência que importa é a do aquecedor interno, aquele filamento de liga metálica dentro da ponta. Quando ele quebra ou oxida internamente, a resistência tende a abrir ou subir demais. O valor normal varia de acordo com a potência do ferro. Um ferro de 30W costuma ter entre 80 e 120 ohms medidos em temperatura ambiente. Um de 60W fica mais perto de 40 a 60 ohms. Quanto mais alta a potência, menor a resistência, porque a lei de Ohm é clara: P = V²/R.
Como medir resistencia do ferro de solda corretamente
O procedimento básico é desligar o ferro da tomada, esperar esfriar completamente e colocar o multímetro na escala de ohms. Toque as pontas de prova nos dois pinos de alimentação do cabo, não na ponta metálica em si. Muitos ferros baratos têm o corpo metálico aterrado internamente, e se você medir em relação à carcaça vai ler algo totalmente diferente, muitas vezes uma resistência de fuga que não tem relação com o aquecedor. Eu aprendi isso na prática uma vez quando recebi um ferro Weller clone chinês que parecia morto. A ponta não esquentava, o LED acendia mas não havia calor. Medi a resistência entre os pinos do cabo e deu infinito. Parecia aquecedor rompido. Troquei o ferro, mas na insatisfação resolvi abrir o que eu já tinha descartado. Dentro da carcaça, o aquecedor estava com a resistência dentro da especificação, cerca de 95 ohms. O problema era um trincado no cabo flexível, a poucos centímetros do conector, que abria intermitentemente conforme o cabo se movia. Passei o multímetro no modo continuidade balançando o cabo e o contato aparecia e desaparecia. Resolvi com um trecho novo de cabo e conectores recabeados. O ferro funcionou por mais dois anos depois disso.
Um erro comum é medir com o ferro ligado. Não faça isso. O multímetro não foi feito para isso e você pode danificar o instrumento ou criar um caminho de corrente perigoso. Sempre desligue e desconecte. Outro detalhe que passa despercebido é que a resistência do aquecedor muda com a temperatura. Em temperatura ambiente você lê um valor, e quando o ferro atinge 350°C a resistência pode subir entre 5 e 15 por cento dependendo do material do filamento. Ferros com aquecedor de cerâmica têm comportamento diferente dos de fio metálico enrolado. Os cerâmicos tendem a ter uma coeficiente térmico mais alto, então a variação é mais acentuada. Isso não é defeito, é física, mas causa confusão na hora de diagnosticar.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Há também a questão da ponta. Em ferros sem, a resistência da ponta em si não é o que determina a temperatura, mas a junta de solda que se forma na ponta pode criar uma camada de óxido que isolada termicamente. Isso não aparece na medição elétrica, mas o ferro pode estar com 400°C e a solda não derreter. Nesses casos o problema não é a resistência, é a limpeza e o banho de estanho. Passar lixa na ponta ou usar alma ativa periodicamente resolve na maioria das vezes. Ferros stationários com controle digital de temperatura trazem outra variável. Eles monitoram a temperatura por termopar ou sensor embutido no aquecedor, e a resistência do aquecedor é apenas parte do circuito. Se a resistência sair da faixa esperada, o controlador tenta compensar aumentando o ciclo de liga e desliga, o que pode mascarar um aquecedor degradado. O ferro parece funcionar até que você tente fazer uma solda em um pad grande de terra e a temperatura despencaa. Aí sim você mede e descobre que a resistência já estava limítrofe há semanas.

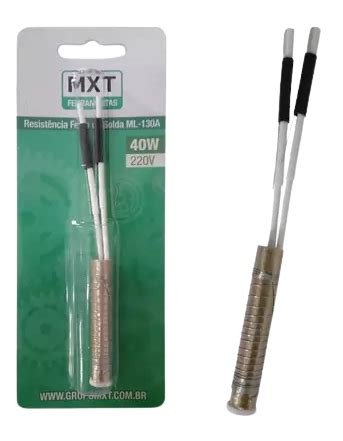

Se sua medição mostrar resistência muito abaixo do esperado, com possibilidade de curto parcial, não segue usando. O aquecedor vai superaquecer localmente e a ponta pode derreter ou soltar. Se a resistência estiver infinita, o aquecedor está aberto e não tem conserto a não ser substituir a haste aquecedora ou o ferro inteiro, dependendo do modelo. Ferros mais baratos frequentemente não têm haste avulsa disponível, e aí a substituição do equipamento inteiro é mais econômica do que tentar reparar. O que eu recomendo na prática é manter uma planilha simples com os valores de referência de cada ferro do seu bancada. Anotar a potência nominal, a tensão e a resistência medida em temperatura ambiente. Quando um ferro apresentar comportamento estranho, você compara com o valor de referência e já tem uma direção antes de gastar tempo testando outra coisa. Isso economiza horas em diagnóstico, especialmente quando o problema é intermitente e aparece só em determinadas posições do cabo ou sob vibação.
Existe ainda o caso dos ferros a gás, que não entram nessa discussão porque não têm aquecedor resistivo elétrico. Se você trabalha com manutenção em campo ou em ambientes sem energia estável, eles são outra categoria. Mas para a maioria dos cenários de bancada eletrônica, a medição de resistência do ferro de solda é o primeiro e mais eficaz passo para distinguir um ferro com problema real de um ferro que só precisa de limpeza ou troca de ponta.
