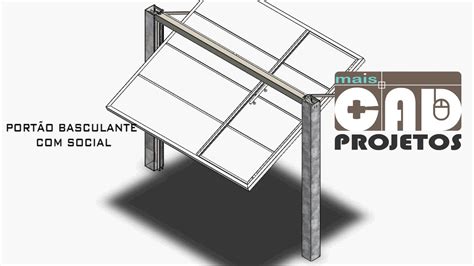

Por onde começar quando for fazer o projeto de portão basculante
O projeto de um portão basculante não é simples, mas também não precisa virar mistério. A primeira coisa que todo mundo esquece é que o sistema de contrapeso define tudo. As molas que elevam o painel precisam ser dimensionadas para equilibrar o peso total da folha, senão o motor fica sobrecarregado ou o portão fecha batendo. Eu já vi gente contratar motor 1 cv para um portão de 300 kg sem antes fazer essa conta básica. O peso da folha depende do material. Chapas de aço galvanizado pesam cerca de 25 kg/m². Telas de aço ou alumínio pesam menos, mas aí entra a necessidade de reforçar a estrutura interna. Uma folha de 3 m de largura por 2,2 m de altura, em chapas de aço com estrutura em perfil U 76x42, gira em torno de 480 kg. Esse número é o ponto de partida para tudo mais.

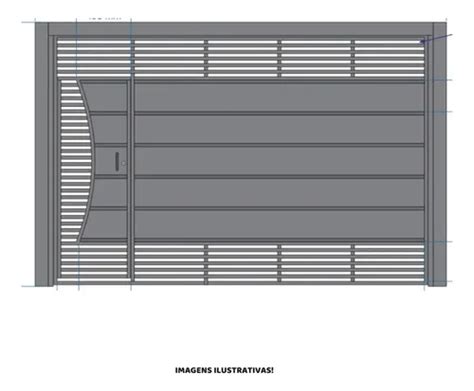

Projeto de portão basculante: estrutura e cálculo das molas
O cálculo das molas de contrapeso é onde a maioria erra. A mola precisa gerar torque suficiente para segurar o portão na posição aberta sem ajuda do motor. O torque necessário é calculado multiplicando o peso da folha pela distância do centro de gravidade até o eixo de rotação, depois considerando o braço de alavanca da mola. Na prática, isso significa que molas mais compridas e com menor constante elástica podem ser mais eficientes do que molas curtas e rígidas, o que é contra-intuitivo para quem não trabalha com isso todo dia. Eu usei uma tabela de selecionador de molas da marca Bricinova, que fornece o parâmetro k (constante elástica) e o curso necessário. Para um portão de 480 kg com centro de gravidade a 1,1 m do eixo, o torque total gira em torno de 5.280 Nm. Dividindo por dois sistemas de mola (cada lado), cada conjunto precisa fornecer cerca de 2.640 Nm de torque. Isso resulta em molas tipo MS-120 com constante de 85 N/mm e curso de aproximadamente 310 mm.
O trajeto da guia é outro ponto crítico. A guia acompanha o portão desde a posição fechada até a aberta, fazendo a folha deslizar para dentro do vão. O raio mínimo de curvatura da guia não pode ser inferior a 150 mm, senão o rolamento trava ou desgasta prematuramente. Eu já Encontrei instalação onde a guia foi fabricada com raio de 80 mm em um portão de uso frequente. Em quatro meses, os rolamentos estavam destruídos e a folha travava nos pontos de curvatura. A solução que eu apliquei foi refazer a guia com raio mínimo de 200 mm, usar rolamentos de poliuretano em vez de aço, e adicionar um rolete de pressão no trecho curvo para distribuir o carregamento. O custo adicional ficou em torno de R$ 800,00, mas resolveu o problema de forma definitiva.
Eletromecânica e automação
Para automação, o motor deve ser dimensionado para vencer o atrito e a inércia, não para segurar o peso. Com as molas corretamente calibradas, o motor só precisa de força para abrir e fechar, o que reduz drasticamente a potência necessária. Um atuador de 24 V com torque de 150 Nm é suficiente para a maioria dos portões residenciais até 400 kg. O controle de velocidade é essencial. Portões basculantes têm momento de inércia elevado quando estão em movimento, e a frenagem brusca danifica trilhos, rolamentos e a própria estrutura. Use controladores com curva de aceleração e desaceleração programável. O tempo total de abertura para um portão de 3 m costuma ficar entre 25 e 35 segundos, dependendo da regulagem.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Sistemas de segurança incluem fotocélulas na base e sensores de corrente no motor. O sensor de corrente detecta obstáculos medindo o aumento de amperagem durante o fechamento. Se a corrente subir acima de 30% do valor nominal, o motor inverte. Eu recomendo configurar esse limiar em 0,8 A para motores de 2,5 A nominais, o que dá uma margem segura sem falsos positivos.
Montagem e ajuste fino
A montagem começa pela fixação dos suportes da guia na alvenaria ou na estrutura metálica. Os suportes precisam estar perfeitamente alinhados no plano vertical, com tolerância máxima de 2 mm em 3 metros. Use nível a laser. Alinhamento fora de especificação causa desgaste irregular e vida útil reduzida em até 40%. Depois, fixe o eixo de rotação na folha e nos apoios. O eixo deve girar livremente sem folga lateral. Uma folga de 0,5 mm é aceitável; acima disso, a folha balança e gera ruído. Aplique graxa de litio no eixo e nos rolamentos a cada seis meses.
A regulagem das molas se faz com a folha parcialmente aberta. Solte levemente a porca de tensão da mola e observe se o portão permanece na posição ou se move. Se subir sozinho, a mola está muito tensa. Se descer, precisa de mais tensão. Ajuste em incrementos de meia volta da porca e teste repetidamente. Esse processo leva cerca de 20 minutos.
Onde encontrar plantas e especificações técnicas
Para quem quer um ponto de partida concreto, os manuais técnicos dos fabricantes de kits de automação para portão basculante costumam trazer tabelas de seleção de molas, diagramas de instalação e listas de materiais. Marcas como Bricinova, Movemotores e Moveteck publicam catálogos completos com os parâmetros necessários para o dimensionamento. Não existe um arquivo único de projeto pronto para todos os casos, porque cada portão é diferente, mas as tabelas deles cobrem a maior parte das situações residenciais e comerciais comuns. O que eu sempre recomendo é pedir o catálogo técnico completo e usar as tabelas de molas como base, fazendo os ajustes conforme o peso real da folha. Copiar projeto de outro portão sem recalcular é a causa mais comum de retrabalho nessa área.
Limitações que ninguém mencionada
Portão basculante não é solução para tudo. Em vãos acima de 4 metros de largura, o peso e o torque exigidos tornam o sistema economicamente inviável comparado a um portão corrediço. A estrutura de apoio precisa ser robusta — paredes de blocos cerâmicos finos ou alvenaria mal executada não suportam os esforços dinâmicos. E em regiões com variação térmica extrema, como o interior de São Paulo no verão, a expansão e contração dos perfis metálicos altera o alinhamento da guia, exigindo reajuste a cada estação. Se o espaço interno não está disponível para a folha abrir, o basculante simplesmente não funciona. Ele precisa de uma zona livre atrás do vão equivalente a cerca de 1,2 vezes a altura do portão. Antes de projetar, meça esse espaço com folga. O erro mais barato de corrigir é esse.
