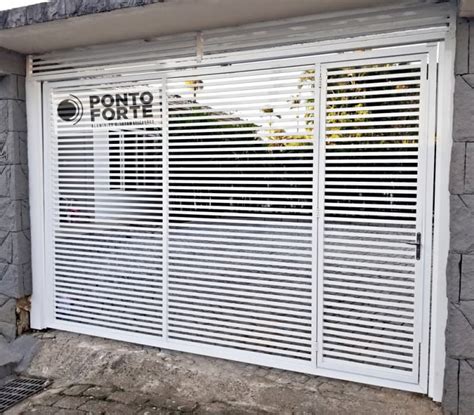

Instalação prática de portão de alumínio de três folhas
Vou ser direto. Um portão de alumínio de três folhas é um sistema que funciona bem quando as medições estão certas e falha das piores maneiras quando estão erradas. A diferença entre um que opera por anos sem problema e um que emperra no primeiro inverno geralmente está em decisões tomadas antes de qualquer furo ser feito no alumínio. O conceito básico é simples: três folhas de alumínio que se movem sobre um trilho superior ou inferior, dependendo do projeto. Mas a prática é onde as coisas se complicam. A maioria dos projetos que vejo dar problema tem uma causa em comum: o vão não foi dimensionado corretamente para o tipo de movimentação escolhido.
Dimensões e espaçamentos essenciais
O vão livre precisa ter pelo menos 5 centímetros a mais que a soma das três folhas fechadas. Isso parece pouco, mas é o espaço que cada folha precisa para não riscar o poste quando abre e fecha. Se o trilho for fixo no alto, como na maioria dos portões residenciais, as folhas pendem e o espaço lateral é crítico. Eu já vi instaladores deixarem 2 centímetros a menos e o portão arrastar no poste na primeira chuva forte porque a estrutura cedeu milimetricamente. O trilho superior deve ter 15% a mais que a largura total do vão. Isso permite que as folhas se Sobreponham completamente quando fechadas, o que garante vedação e estabilidade contra vento. Sem essa sobreposição, o vento forte faz as folhas vibrarem e o trinco central não mantém o alinhamento.
Entre uma folha e outra, quando fechadas, deve haver entre 3 e 5 milímetros de folga. Menos que isso e o alumínio toca no alumínio quando dilata com o calor. Mais que isso e a segurança cai porque alguém pode forçar a abertura por essa fresta.
Sistemas de movimentação
Existem basicamente dois tipos: o de correr com trilho superior e o de abrir com pás articuladas. O de correr é mais comum para três folhas porque aproveita o espaço lateral da parede. O de abrir precisa de mais espaço interno e se torna problemático quando o piso não é perfeitamente nivelado. No sistema de correr, a escolha entre trilho embutido no concreto ou trilho aparente no chão define boa parte da durabilidade. Trilho embutido é mais limpo visualmente e protege a rolamento contra detritos, mas exige uma abertura precisa na laje durante a concretagem. Se você está lidando com uma obra já existente, o trilho aparente é a opção viável, mas vai acumular sujeira e exige limpeza quinzenal para não travar os roletes.
O motor para três folhas deve ser instalado em uma das folhas laterais, nunca na do meio. A folha central fica livre e serve apenas como extensão do vão. Um motor de 24V com força de tração entre 600N e 800N é suficiente para folhas de até 3 metros cada. Acima disso, o perfil de alumínio precisa ter espessura mínima de 2mm nas barras principais, senão a folga começa a aparecer após seis meses de uso.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Problema real que encontrei
Instalei um portão de alumínio de três folhas num condomínio onde o terreno tinha uma leve inclinação de 2 graus que ninguém havia detectado na medição inicial. As duas folhas externas seguiam o trilho perfeitamente, mas a folha central, sendo a mais longa e sem suporte intermediário, descendia cerca de 4 milímetros em relação às outras duas no ponto médio. O resultado: quando o portão fechava, a folha do meio não encaixava no trinco porque estava mais baixa. O motorista tentava forçar e o mecanismo de travamento travava de verdade. A solução foi colocar um ajuste de altura com cunhas de polietileno de alta densidade sob o rolete da folha central. Essas cunhas são baratas, não oxidam e permitem ajuste fino de meio em meio milímetro. Depois de calibrado, o portão funciona sem nenhum problema há três anos. A lição: sempre verifique o nível do trilho em pelo menos cinco pontos diferentes antes de fixar qualquer coisa. Uma medição só no meio do trilho é insuficiente.
Fixação dos perfis
Os postes de apoio devem ter no mínimo 100 milímetros de largura e 120 milímetros de profundidade de encaixe no concreto. Perfis mais finos vibram com o vento e com o tempo o trilho dessincroniza. A fixação do trilho superior nos postes usa parafusos passantes com porca e arruela, nunca parafuso direto no alumínio perfurado. O alumínio é macio e a varamento do parafuso deforma o furo rapidamente. Asdobradiças ou roletes de sustentação precisam ser de aço inox 304, não 202. A diferença de preço é pequena, mas a resistência à corrosão é drasticamente maior. Em regiões litorâneas, o inox 202 começa a apresentar points de ferrugem em dezesseis meses. Já vi casos onde o rolete travou por corrosão e o portão caiu da pista durante a operação.
Manutenção que realmente faz diferença
Limpar o trilho a cada quinze dias durante o verão e a cada trinta dias no inverno. Detritos acumulados nos roletes são a principal causa de desgaste prematuro. Lubrificar os roletes com graxa de silicone, não com WD-40. O WD-40 é solvente, não lubrificante duradouro, e acaba removendo a graxa original dos roletes, expondo o metal ao atrito direto. Verificar o tensão dos cabos de segurança se o portão tiver sistemas eletrônicos. Cabos frouxos permitem que uma folha saia da pista em caso de queda de energia ou falha do motor. Isso não é teórico. Já vi uma folha sair do trilho porque o cabo de segurança estava com dois milímetros de folga acima do recomendado.
Quando considerar alternative
Se o seu vão tiver mais de oito metros de largura, um portão de três folhas de alumínio pode começar a mostrar limitações estruturais. A folga entre as folhas aumenta com o tamanho, e o vento lateral exerce força desproporcional nas articulações. Nesses casos, um portão pivotante de duas folhas com perfis reforçados ou um sistema de portão deslizante duplo com trilho duplo são alternativas mais robustas. O custo pode ser maior, mas a confiabilidade a longo prazo também é. Outra situação onde o alumínio perde para outros materiais é em áreas com vandalismo recorrente. O alumínio amassa, não quebra, mas uma batida forte deixa a folha fora do alinhamento e a correção exige troca de perfil. Em locais assim, o aço galvanizado com revestimento em pó oferece mais resistência a impactos.
Projeto elétrico básico
O motor deve ser ligado a um disjuntor diferencial de 30mA dedicado, com cabeamento mínimo de 2,5mm² para distâncias até vinte metros. Acima disso, suba para 4mm² para evitar queda de tensão que compromete a força de tração. Um capacitor de partida adequado ao motor é obrigatório. Sem ele, o portão arranca com solavanco e o desgaste nas engrenagens do redutor é visível em poucos meses. Células fotoelétricas devem ser posicionadas a no máximo 30 centímetros do chão. Posições mais altas deixam pedestres e veículos pequenos fora do campo de detecção. Sensores de toque nas bordas das folhas são recomendados como redundância, especialmente em portões comautomation.
Um portão de alumínio de três folhas bem instalado dura entre quinze e vinte anos sem substituições grandes. A maioria dos problemas que aparecem nos primeiros dois anos são consequência de medições apressadas ou materiais de fixação inadequados. Não economize nessas duas etapas. O resto do processo é rotina.
