Desenhando porta pivotante em planta baixa: o que realmente importa
A maior confusão que vejo em pranchas é a representação do vão de uma porta pivotante. A maioria desenha como se fosse uma porta de dobradiça comum, só que com o eixo deslocado. Isso não funciona. O comportamento é completamente diferente e a forma como você desenha afeta diretamente a compatibilidade com a execução. Em planta baixa, uma porta pivotante tem o eixo de rotação centralizado na largura do batente, não nas laterais. Isso significa que, ao abrir, as duas folhas se movem em direções opostas ou uma delas, dependendo do projeto. O raio de abertura é equivalente à metade da largura da folha mais a folga necessária do mecanismo. Para uma porta de 100 cm, o espaço livre mínimo necessário é de 50 cm do eixo até a parede mais próxima no sentido de fechamento, mas na prática eu recomendo projetar 70 cm para acomodar a espessura da folha e a cinemática do pivô.

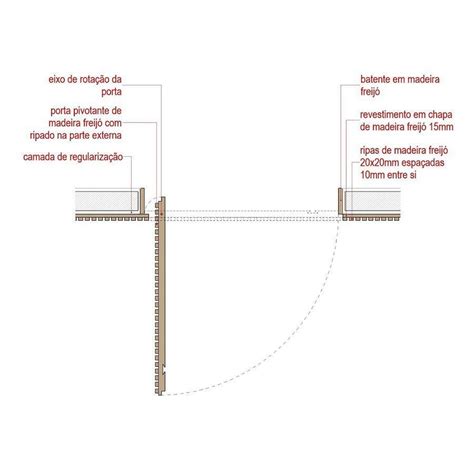

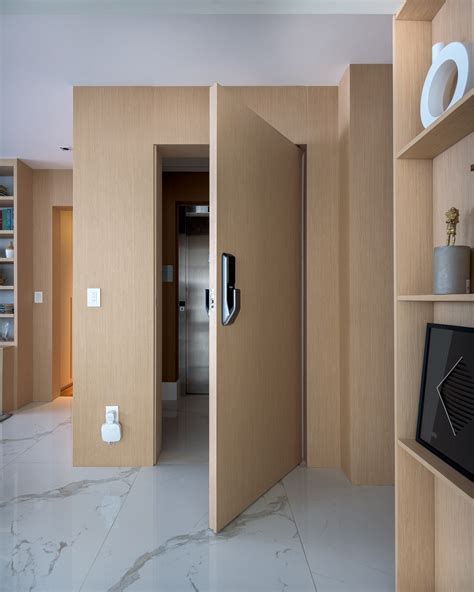

porta pivotante em planta baixa
O desenho técnico correto exige três elementos obrigatórios: a linha do eixo de pivô marcada explicitamente, o arco de abertura que indica a trajetória da folha, e a cota do raio de giro. A linha do eixo deve ser tratada como um elemento construtivo real, não como um ponto abstrato. No meu último projeto, um empreiteiro reclamou porque o furo no contrapiso veio 3 cm deslocado do eixo projetado. O resultado foi uma porta que não fechava alinhada com o batente. A solução foi refazer o assentamento do kit com uma luva de ajuste, mas isso custou dois dias parados e material extra. A lição prática é clara: na planta, dimensione o eixo com tolerância de montagem, não com precisão cirúrgica absoluta. O componente-chave que define a viabilidade é o kit de pivô. Existem dois tipos principais: o que nasce fixado no rodapé com suporte superior, e o sistema suspensor, onde toda a carga fica no topo e o rodapé é apenas guia. O sistema suspensor resolve muitos problemas de irregularidade de piso, mas exige viga ou laje armada na linha do eixo superior. Se o seu pavimento for uma laje maciça convencional, verifique a armadura antes de traçar o eixo. Um colega meu faturou uma correção estrutural depois de ter aberto um furo de 8 cm de diâmetro numa laje sem consultar o projeto estrutural.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Uma regra que raramente aparece nos manuais: a espessura da folha tem impacto direto no tamanho do vão. Folhas muito grossas (45 mm ou mais) geram folga lateral maior quando a porta está fechada, porque o mecanismo de pivô não permite ajuste de profundidade tão preciso quanto dobradiças convencionais. Para portas entre 35 e 40 mm, o alinhamento é aceitável. Acima disso, planeje uma caixilheira de compensação ou opte por um sistema com junta de vedação aparente. Na hora de cotar, não coloque apenas a largura do vão. Cote também a distância do eixo de pivô até as duas paredes laterais do vão, porque elas definem os sentidos possíveis de abertura. Uma porta pivotante de 90 cm com o eixo centralizado deixa 45 cm livres de cada lado, mas se uma parede estiver a apenas 40 cm do eixo no sentido de fechamento, a folha vai bater. Isso acontece com frequência em plantas reais, onde os esquadros nunca são perfeitos e os 5 mm de folga de obra consomem o espaço de manobra.
Outro detalhe prático: o acabamento do piso influencia a escolha do kit. Piso contínuo até a porta exige que o suporte inferior seja rebaixado ou que se use um rodapé discreto que não obstrua a base do pivô. Já com contrapiso e rejunte visível, o suporte padrão funciona sem adaptação. Eu sempre solicito ao cliente a definição do acabamento antes de fechar o projeto da esquadria, porque rever esse detalhe depois de instalado custa entre R$ 800 e R$ 1.500 em mão de obra e refações. Sobre software de representação: no AutoCAD, use polilinha com largura para a folha e arco para o raio de abertura. No Revit, o_FAMILY de porta pivotante padrão costuma limitar o raio mínimo a 40 cm, o que é insuficiente para folhas acima de 80 cm. Há families de terceiros que permitem customizar o eixo e o raio livremente, mas isso exige verificação manual de colisão com esquadrias adjacentes. Em plantas baixas consolidadas, o conflito mais comum é com o vão de uma janela ou com o batente de uma porta adjacentes que entra na zona de varrição.
Se você está diante de um vão estreito, com menos de 80 cm de largura útil, a porta pivotante pode não ser a melhor opção. O mecanismo precisa de espaço operacional que compromete a circulação num vão pequeno. Nesses casos, uma porta de correr disfarçada ou uma porta de dobradiça convencional oferece desempenho similar com custo menor e menos complexidade construtiva. Para quem busca referências de famílias e detalhes construtivos, a Autocase disponibiliza pacotes de modelagem que incluem cotas prontas e visualização em planta e seção. O link direto para o catálogo é: autocase.com.br.
