Começando pelo que realmente importa na planta de um banheiro
A primeira coisa que todo mundo erra é começar medindo paredes sem ver o que já existe dentro delas. Eu comecei um projeto há uns anos atrás de reforma de banheiro em apartamento antigo e fiz exatamente isso. Anotava a largura da parede, desenhava no papel, achava que estava tudo certo. Só quando fui medir o acesso ao caixa de passagem que percebi que tinha uma tubulação de esgoto de 100mm passando no meio do vão que eu tinha destinado para o box. A planta tava linda no papel, mas na prática eu não cabia nem a pia ali. Então a planta de um banheiro começa antes de qualquer desenho. Você precisa saber o que está dentro das paredes, onde passam as caixas de passage, quais são os pontos fixos de água fria, água quente e esgoto. Isso define tudo. A posição do box, da pia, do vaso sanitário não é questão de gosto, é questão de engenharia sanitária e espaço mínimo que o corpo humano precisa para não ter que entrar de lado.

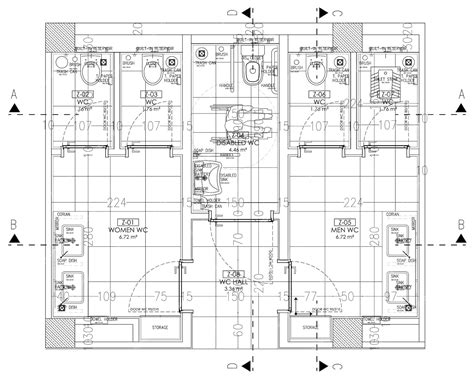

Como fazer uma planta de um banheiro funcional
O método que eu uso é simples e leva cerca de 30 minutos se você já tiver as medidas do local. Primeiro, faça uma planta baixa do espaço existente com todas as tubulações e acessos visíveis. Não confie na planta do engenheiro original se o apartamento tiver mais de 15 anos. Tubulações foram adaptadas, caixas de passage foram abertas, coisas mudaram sem registro. Depois você desenha os pontos fixos: o ralo do chuveiro, o ponto de água fria e quente do box, o ponto de água da pia, a saída de esgoto do vaso sanitário. Esses são os âncoras da sua planta. Tudo o mais se organiza em relação a eles. A maioria das pessoas tenta primeiro decidir onde vai o espelho e depois briga com a tubulação. O resultado costuma ser pia desalinhada ou ponto de água aparecendo no meio do armário, o que é um problema chato de resolver depois de instalado.
Os afastamentos mínimos que eu respeto em qualquer planta de um banheiro são: pelo menos 70cm de frente para o vaso sanitário livres, 60cm de cada lado do vaso, 75cm de frente para a pia, e no mínimo 80cm de largura livre para circulação entre a pia e o vaso. Box com porta de correr precisa de 70cm de profundidade interna para funcionar bem sem bater no vidro quando você entra. Portas de abrir precisam de um arco de giro de 80cm que não pode ter nada nele, senão a porta não fecha.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Erros que eu vejo todo dia em projetos de banheiro
Um dos erros mais comuns é esquecer o espaço de manutenção. Eu já vi planta de banheiro em que a tampa do caixa alta do vaso sanitário ficava literalmente encostada na porta do armário de roupas. Ninguém conseguia abrir sem arrancar a tampa. Você precisa deixar no mínimo 15cm de folga na frente de qualquer caixa de passage, registro de esfera, ou tampa de inspeção. Se o banheiro for pequeno, considere usar registro de esfera embutido em painel de acesso fácil ao invés de deixá-lo escondido atrás de azulejo. O outro erro crônico é o plano de inclinação do piso do box. Muitos designers e até alguns construtores fazem o piso do box levemente inclinado para o ralo, mas esquecem que o acabamento final fica na mesma cotagem do piso externo. O resultado é um degrau invisível de 2cm que todo mundo escora o pé. A solução correta é baixar o contrapiso do box em pelo menos 3cm em relação ao restante do banheiro. O ralo deve ficar na quote mais baixa, e o piso externo deve terminar levemente acima dele, com o escoamento indo para dentro do box. Isso exige planejamento no momento do concreto, não na hora do revestimento.
Sobre softwares para desenhar a planta
Para quem quer fazer a planta de um banheiro sozinho, eu recomendo começar com o SketchUp Free. É gratuito, roda no navegador, e permite visualizar o banheiro em 3D de forma rápida. Se você precisa de algo mais preciso com cotas automáticas, o Sweet Home 3D é uma alternativa gratuita que exporta medidas. Para projetos que vão passar por aprovação na prefeitura ou precisar de memorial descritivo, aí sim vale o investimento em AutoCAD ou Revit, mas o custo de aprendizado é alto e o tempo que você gasta aprendendo a ferramenta pode não valer a pena para um único banheiro residencial. O que eu faço na prática é desenhar à mão livre primeiro num caderno, anotar todas as medidas com trena real, tirar fotos de cada parede com a trena aparecendo na foto, e só depois passar para o software. Fotos com trena economizam horas de retrabalho porque você não precisa voltar ao local para confirmar se aquela medida de 1,05m era de fato 1,05m ou 1,15m.
O que uma planta de um banheiro NÃO resolve
A planta é útil para organizar espaço e prever conflitos, mas ela não substitui o projeto hidráulico. A planta vai te dizer que o vaso sanitário cabe no vão, mas não vai te dizer se a ventilação do ramal de esgoto está adequada para evitar sifonamento do trapéz. Para isso você precisa de um projeto sanitário assinado por engenheiro ou arquiteto, especialmente se for fazer alguma alteração na tubulação principal. Em condomínios, a administradora quase sempre exige projeto hidráulico aprovado antes de liberar a execução de qualquer obra que envolva redes de esgoto e água. Também não adianta desenhar uma planta perfeita se a ventilação natural do banheiro for insuficiente. Um banheiro sem janela e sem exaustor mecânico adequado vai ter problema de mofo e umidade independentemente de quão bem projetada esteja a disposição dos móveis. A planta deve incluir a localização do exaustor, o diâmetro do duto, e o ponto de descarga na fachada ou no tubo de ventilação sanitário. Um exaustor de 80W com duto de 100mm é o mínimo para um banheiro de até 4m². Menos que isso e o ar vicia rápido, principalmente em banheiros sem janela.
Se o seu banheiro tem menos de 3m², considere seriamente separar os functions. Móvel separado para vaso e pia, box isolado. Isso muda completamente a planta de um banheiro pequeno e resolve muitos dos problemas de circulação que aparecem em projetos apertados.
