Como funcionam as placas de concreto para muro na prática
A maioria dos projetos que vejo travar não é por erro no laudo estrutural, mas por instalação mal planejada no canteiro. As placas de concreto para muro são elementos pré-moldados que substituem a alvenaria tradicional em fechamentos verticais, e o processo todo gira em torno de dois fatores: o detalhamento da fundação e a sequência de montagem. O sistema baseia-se em placas de concreto armado, geralmente com alma oca ou maciça, que se apoiam sobre vigas de lastro ou sapatas. A conexão entre placa e placa, placa e fundação, e placa e cobertura é feita com aço de ligação embebido no concreto de preenchimento dos furos. Nada complicado quando bem executado, mas cada fase tem seu ponto de atenção.
Placas de concreto para muro: especificações que realmente importam
Antes de qualquer coisa, o que define se o sistema funciona ou não é a espessura da placa e o traço do concreto. Para muros de contenção até 2,5 metros de altura, placas de 5 centímetros com concreto na casa de 30 MPa já são suficientes. Acima disso, sobe para 7 ou 8 centímetros. A armadura mínima exige malha eletrodobrada em ambas as faces, com diâmetro não inferior a 4,2 milímetros na face externa e 5,0 milímetros na interna quando há ação de vento ou empuxo. O peso por metro quadrado varia de 110 a 170 quilos, dependendo da espessura. Isso significa que o terreno precisa suportar essa carga de forma uniforme. Se o solo for mole ou heterogêneo, uma viga de lastro armada com concreto C25 e reforço longitudinal de 4 caños de 10 milímetros resolve antes mesmo de levantar a primeira placa.
Eu aprendi isso na prática em um projeto em Contagem, onde o engenheiro do cliente especificou apenas sapatas isoladas para suportar as placas em terreno argiloso saturado. Quando começamos a montar, a placa do eixo 3 recuou 3 centímetros no primeiro dia de chuva. A solução foi fazer um chapisco de nivelamento com argamassa aspera de 4 centímetros em toda a linha de apoio antes de recolocar a peça. Perdi meio dia, mas evitei um recalque progressivo que seria muito mais caro corrigir depois.
O processo de instalação, passo a passo

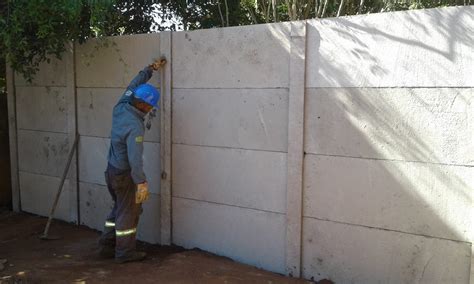

A montagem começa com o nivelamento da viga de lastro ou da sapata. Use nível a laser com precisão de 2 milímetros no máximo. Qualquer desvio maior que isso vai criar folga entre a placa e o apoio, e o concreto de preenchimento não compensa desníveis significativos. Se o desvio existir, corrija com rejunte de alta resistência antes de apoiar a placa. Depois, posiciona-se a primeira placa. Ela deve ficar alinhada verticalmente nos dois sentidos, usando prumo e linha de partida. Cada placa seguinte se encaixa na anterior pelo sistema de encaixe macho-fêmea, presente nas bordas laterais. Esse encaixe garante alinhamento e estabilidade lateral sem necessidade de suporte temporário excessivo.
Com as placas posicionadas, parte-se para o confinamento. Os furos das placas são preenchidos com concreto ciclópico ou concreto-usinado de resistência média de 20 a 25 MPa, com agregado graúdo de até 15 milímetros. O concreto deve ser adensado com viber de 5/8 de polegada, penetrando no furo central e nas chaves de ligação entre placas. Isso leva em média 15 minutos por furo, dependendo da fluidez da mistura. A armação de ligação entre placas também precisa ser detalhada corretamente. Cada furo recebe uma barra de 5 milímetros ou uma malha dobrada que se sobrepõe ao furo da placa adjacente. O comprimento de emenda mínima é de 30 centímetros, ancorado dentro do concreto de preenchimento. Sem esse detalhe, as placas se comportam como elementos independentes e perdem rigidez lateral.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Entre uma placa e outra, e entre a placa e a viga de topo, aplica-se vedação com espuma expansiva poliuretânica ou argamassa colante flexível. Isso impede infiltração e reduz a ponte térmica. O acabamento final pode ser reboco convencional, pintura acetinada ou revestimento cerâmico, dependendo da aparência desejada.
Pontos que ninguém conta sobre o sistema
Primeiro: a tolerância de fabricação das placas não é zero. A norma ABNT NBR 15262 permite variação de espessura de mais ou menos 3 milímetros por placa. Isso parece pouco, mas em um muro de 30 metros com 20 placas lado a lado, o acúmulo de tolerância pode fechar ou abrir frestas de até 6 centímetros entre a última e a penúltima peça. A saída é marcar as placas no momento da montagem e, se necessário, cortar uma delas com disco diamantado para ajustar o fechamento. Segundo: vento forte durante a instalação é problema real. Placas grandes, como as de 2,40 metros por 0,60 metros, funcionam como velas. Com vento acima de 40 km/h, a placa já posicionada pode girar no apoio antes que o concreto de preenchimento seja lançado. Recomendo instalar no máximo quatro placas por dia, com amarração provisória com cabo de aço e escora de madeira até o concretagem estar curada.
Terceiro: o sistema não é adequado para terrenos com declividade superior a 15%. Em rampas mais acentuadas, o empuxo lateral do terreno sobrecarrega a placa de forma desigual, e o cálculo estrutural precisa ser revisado com coeficientes dinâmicos. Nesses casos, a alvenaria convencional ou o muro gabião saem mais baratos e com menos risco. Um fourth ponto que merece atenção é a junta de dilatação. Em construções com comprimento total acima de 12 metros, deve-se prever uma junta de dilatação a cada 6 metros, preenchida com material betuminoso compressível e protegida com fita vedadora. Sem essa junta, trincas longitudinais aparecem nos primeiros 18 meses, especialmente em regiões com amplitude térmica superior a 15 graus Celsius entre dia e noite.
Custos e tempo de execução
Uma placa de concreto de 5 centímetros com dimensões padrão de 2,40 por 0,60 metros custa entre 85 e 140 reais, dependendo da região e do fornecedor. A mão de obra para instalar uma placa completa, incluindo posicionamento, confinamento e acabamento das juntas, gira em torno de 45 minutos por unidade. Para um muro de 20 metros lineares, com 8 linhas de placas, o total fica em cerca de 160 placas e 120 horas de trabalho, dividido entre duas equipes de três pessoas. O custo final por metro quadrado, incluindo materiais, mão de obra e equipamentos, fica entre 95 e 160 reais, bem competitivo comparado à alvenaria de bloco cerâmico com o mesmo desempenho estrutural. A vantagem principal é a velocidade: o que com alvenaria leva três semanas leva cerca de cinco dias com placas pré-moldadas.
Quando não usar placas de concreto
O sistema falha em três situações principais. A primeira é quando o projeto exige aberturas frequentes para portas e janelas no corpo do muro, pois cada abertura exige uma peça sob medida ou corte pós-instalação, o que compromete a integridade estrutural. A segunda é em áreas sísmicas de alta intensidade, onde a rigidez elevada do concreto armado transfere esforços excessivos para a fundação. A terceira é em terrenos com presença de água subterrânea, onde a placa pode flutuar parcialmente durante a cura do concreto de preenchimento se não houver drenagem adequada. Em todos esses casos, a solução mais viável é o muro de arrimo convencional em alvenaria estrutural com concreto armado, mesmo que o prazo aumente. Não adianta forçar um sistema que não se encaixa no contexto do projeto.
