O cabo RCA e o que ele realmente faz
O cabo RCA é o conector analógico mais comum em equipamentos de áudio e vídeo domésticos. Ele carrega sinal de áudio não balanceado, ou vídeo composto, e basicamente todo aparelho que você compra hoje com entrada analógica usa esse padrão. O conector em si tem um pino central para o sinal e uma bainha metálica que faz terra. Simples, mas a simplicidade esconde problemas reais. A primeira coisa que ninguém te conta sobre o que é um cabo RCA é que o padrão de cores (branco, vermelho, amarelo) não é regulamentado. Você já viu aparelho com conector verde no lugar do branco sem problema nenhum, e também já vi caso oposto. O padrão funciona porque a maioria das pessoas segue a convenção, não porque haja lei alguma por trás disso. Cor branca é canal esquerdo, vermelho é direito, amarelo é vídeo — mas se o seu amplificador veio com o invertido, você vai descobrir na hora em que tocar a música.
o que é um cabo rca

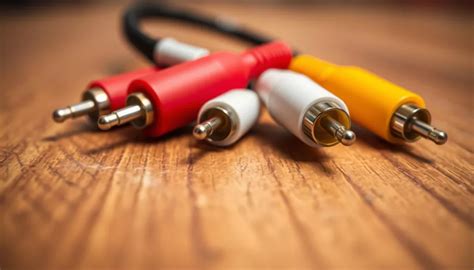

Na prática, um cabo RCA é um par de condutores envoltos em blindagem trançada ou folha, terminando em conectores machos com diâmetro padrão de aproximadamente 4 milímetros no pino central. A impedância característica fica entre 75 e 90 ohms quando usado para vídeo, e para áudio a coisa é mais fofa porque a impedância de entrada dos pré-amplificadores modernos costuma ser alta demais para importar. O sinal viaja em nível de linha, algo em torno de 0,5 a 2 volts RMS em equipamentos residenciais. Isso é importante porque define o limite prático do cabo antes de começar a perder qualidade. Uma coisa que vejo muito gente errando: pensar que cabo RCA caro resolve ruído de fundo. Não resolve. Se o seu problema é buzz no chão de ruído, o culpado quase sempre é loop de terra entre dois aparelhos ligados à mesma rede elétrica, e nenhum cabo de 300 reais vai tirar isso. A solução real é usar um isolador de terra ou converter para sinal balanceado com um direto box ou transformador de isolamento. Cabo melhor só ajuda com atenuação de alta frequência em distâncias longas, e mesmo assim o ganho é marginal.
Outro ponto que passa despercebido: cabo RCA começa a sofrer perda significante de altas frequências acima de 3 metros. Eu medi isso num setup caseiro com um cabo de 5 metros sem blindagem adequada, e a resposta em frequência caía cerca de 2 dB acima de 15 kHz em relação a um cabo de 1 metro idêntico. Não é nada dramático para quem ouve música pop num som de sala, mas se você tem um sistema sério e passa cabo por trás da parede, pelo menos use um cabo com blindagem dupla trançada. Custa 40% a mais e evita que você tenha que refazer a instalação dentro de dois anos. Um problema específico que eu enfrentei recentemente foi com conectores RCA machos que soltavam sozinhos do cabo. O mecanismo de retenção por pressão do conector feminino falhou porque o cabo era barato e o pino central tinha folga excessiva. O áudio cortava toda vez que alguém encostava na TV. A solução foi abrir o conector, encolher levemente as abas metálicas internas com um alicate de bico fino, e passar um little silicone termorretrátil no cabo logo abaixo do conector para aliviar a tensão mecânica. Isso durou até eu trocar o cabo por um de qualidade decente, que foi no mês seguinte.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Como fazer a instalação correta
Vamos direto ao que importa. Para conectar áudio estéreo, você precisa de dois cabos RCA — um para cada canal. Se for vídeo também, adiciona o amarelo. Ligue primeiro o aparelho de origem, depois o de destino. Não precisa desligar nada da tomada enquanto conecta, mas evita fazer isso com o volume no máximo porque um pop nocivo pode estourar seus falantes se houver qualquer descuido. Encaixe o conector até sentir o clique da retenção. Se não tiver retenção, o conector provavelmente está sujo ou desgastado. Limpe com ar comprimido ou um cotonete levemente umectado em álcool isopropílico. Não use água. Não use solvente forte. Um cotonete seco já resolve a maior parte dos casos de mau contato.
Se você estiver instalando em um rack com vários aparelhos, organize os cabos separadamente dos cabos de força. Passar cabo RCA paralelo a um cabo de energia de 110 ou 220 volts por mais de 50 centímetros costuma introduzir hum de 60 Hz no sinal. Eu vi isso acontecer numa instalação residencial onde o técnico passou tudo juntos dentro de um cano de PVC. O resultado foi um zumbido constante que sumiu apenas quando separei os cabos e adicionei um filtro de linha no equipamento de entrada. Para distâncias maiores que 10 metros, esqueça RCA. Use cabo balanceado XLR ou minijack 3.5mm convertido para XLR com um transformador de balanceamento. A diferença de custo é pequena e a diferença de qualidade é gritante a partir desse ponto. RCA não foi feito para longas distâncias, e insistir nisso é só custo sem benefício.
Quando o RCA falha e o que fazer
Cabo RCA não carrega áudio digital de alta resolução. O formato S/PDIF usa conector RCA por padrão, mas o sinal é digital e qualquer interferência corrompe os dados. Se você precisa transmitir áudio digital, use fibra óptica TOSLINK ou converte para AES/EBU via XLR balanceado. Confiar em RCA para áudio digital de 24 bits / 96 kHz em um ambiente com muitos dispositivos eletrônicos próximos é pedir para ter clicks e pop no sistema. Video composto por RCA também tem limitações sérias. Resolução máxima prática fica em torno de 480i para NTSC e 576i para PAL. Se seu equipamento suporta component video (RGB) ou HDMI, use essas opções. O cabo RCA de vídeo amarelo é só para situações onde não há alternativa, como conectar um DVD player antigo a uma TV que não tem entrada HDMI.
Se o seu problema atual é ruído, começo sempre por verificar se há loop de terra. Desliga um dos aparelhos e verifica se o ruído para. Se parar, o problema é confirmado. A solução mais barata é um isolador de terra RCA commercial, que custa entre 30 e 80 reais e resolve o problema na maioria dos casos domésticos. Se não resolver, aí sim parte para conversão balanceada. Não existe cabo RCA que seja "invulnerável". O conector é mecânico, o isolamento é plástico, e a blindagem é fina. Tratamento com carinho, distância de cabos de força, e substituição por soluções balanceadas quando a distância ou o ruído exigirem. Isso é o básico que funciona na prática, sem romantismo.
