Configurando uma mesa amplificada de 4 canais do zero
A maioria das mesas amplificadoras de 4 canais que eu vejo sendo usadas mal é por causa de gente que não entende como o pré-amplificador do canal interage com o poder de saída final. Eu perdi uma tarde inteira já tentando identificar por que dois canais de uma mesa Behringer BXU400 estavam mudando de nível automaticamente durante uma apresentação. O problema era um curto no cabeamento do jack de retorno de efeitos que estava injetando ruído na linha de master, mas que parecia um defeito no canal em si. Desconectei todos os retornos e testei canal por canal até isolar.
O que é mesa amplificada 4 canais

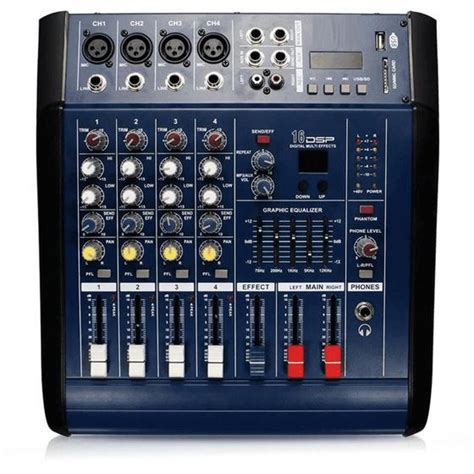

Uma mesa amplificada 4 canais ébasicamente uma mesa de som compacta com amplificadores de potência integrados, projetada para funcionar sem necessidade de amplificadores externos. Os quatro canais são entrada para microfones ou instrumentos, cada um com seu próprio pré-amplificador, equalização e controle de ganho. A parte "amplificada" significa que há um estágio de potência embutido que alimenta caixas de som passivas diretamente. Isso não é uma mesa de estúdio. É um sistema completo de PA para pequenos e médios espaços. O mais comum encontrar essas unidades com potência total entre 500W e 1500W RMS, dependendo da marca e do modelo. Modelos mais baratos como o Behringer BXU série ou o Prolink AMP usam transformadores de alimentação compartilhados, o que explica por que o ruído de fundo sobe quando você ativa mais canais.
O que muita gente não considera é a limitação térmica. O amplificador integrado fica dentro do mesmo gabinete que a eletrônica de controle. Se você deixar a mesa ligada por horas em ambiente quente sem ventilação adequada, o circuito de proteção térmica começa a reduzir o ganho automaticamente. Isso aconteceu comigo durante um evento ao ar livre no verão onde a temperatura chegou a 38 graus. A mesa foi cortando volume gradualmente e eu pensei que estava com defeito até perceber o padrão.
Como conectar e configurar na prática
Comece desconectando tudo antes de ligar. Você vai evitar aquele pop inicial que pode danificar alto-falantes, principalmente os agudos. Ligue a mesa primeiro, depois as caixas, e só então comece a conectar os fontes de sinal. Se fizer ao contrário, o impulso elétrico pode atingir o tweeter e criar um estrondo audível e destrutivo. No ganho, ajuste até ver o indicador de nível chegando perto de zero no VU meter sem entrar na zona vermelha. Many people crank the gain too high and then reduce the channel fader to compensate, which actually worsens the signal-to-noise ratio. You want the preamp doing its job cleanly, not hiding behind a lowered fader.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Os controles de equalização de cada canal são geralmente de 3 bandas: graves, médios e agudos. A tentação é ajustar tudo conforme a fonte soa bem sozinha, mas o resultado final depende do som coletivo. Grave demais em todos os canais cria uma mistura lamaçenta em segundos. Eu recomendo começar com todos os EQs neutros, ajustar os níveis de ganho para cada fonte individualmente, e só então fazer ajustes finos de tom se necessário. Uma coisa que aprendi na prática: o controle de balanceamento estéreo em mesas amplificadas de 4 canais raramente é perfeito entre os lados esquerdo e direito. Em modelos mais antigos, a diferença pode chegar a 2dB entre o canal 1 e o 4 simplesmente pela tolerância dos componentes. Isso não é defeito, é assim mesmo. Se você precisa de precisão estéreo real, considere uma mesa separada com amplificador externo.
Problemas comuns e soluções
Ruído de fundo é o problema número um. Na maioria das vezes vem de cabo de instrumento mal blindado ou de um loop de terra entre a mesa e outros equipamentos. Teste cada cabo individualmente e verifique se todos os aparelhos estão conectados à mesma tomada ou à mesma régua com proteção contra surtos. Um adaptador Y-cord de aterramento muitas vezes resolve o zumbido de 60Hz. Sobre distorção: se o som está distorcendo mesmo em volume baixo, verifique se o clipping indicator está acendendo. Esse indicador mostra que o estágio de entrada está saturando, não o amplificador de potência. Reduza o ganho do canal problemático. Distorção por clipping no pré-amplificador é muito mais comum do que gente imagina e dano aos alto-falantes pode ocorrer sem que o volume geral pareça alto.
Outro ponto negligenciado é a impedância das caixas de som. Conectar duas caixas de 8 ohms em paralelo no mesmo terminal de saída reduz a impedância para 4 ohms. Se o amplificador não for projetado para operar em 4 ohms, ele vai superaquecer rapidamente. Sempre verifique a especificação do fabricante para a impedância mínima suportada por saída.
Manutenção e longa duração
Limpe os potenciômetros de volume e EQ periodicamente com spray contat. Um potenciômetro sujo causa chiado ao girar o controle e, com o tempo, a deterioração se torna irreversível. Isso é especialmente relevante em mesas usadas em ambientes com poeira ou umidade. Armazene a mesa em local seco. A umidade relativa do ar acima de 70% por períodos prolongados causa oxidação nos contatos internos e nos conectores XLR e P10. Eu já vi mesas que deram pane total após ficarem empoeiradas e úmidas em porão por meses. O problema não apareceu de uma hora para outra, foi se acumulando.
Se você usa a mesa regularmente, faça um teste de funcionalidade completa pelo menos uma vez por mês. Ligue todos os canais, passe sinal por cada um, verifique os EQs, os volumes, o balanceamento e os outputs. Identificar um problema antes de um evento ao vivo economiza horas de dor de cabeça e, muitas vezes, evita que o evento seja comprometido. A escolha do modelo certo também importa. Se o seu uso é profissional, invista em uma mesa com transformador toroidal e dissipadores de calor dimensionados para operação contínua. Modelos de entrada com transformadores E-core são mais baratos, mas têm menor vida útil e maior propensão a problemas de aquecimento. A diferença de preço se paga em menos tempo de manutenção e menos surpresas desagradáveis.
