Como funciona e como instalar um interruptor com 3 teclas

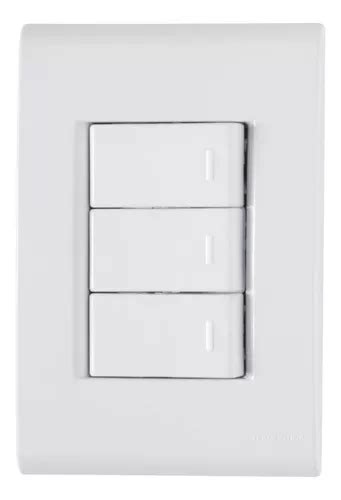

Interruptor com 3 teclas é, basicamente, um corpo único que abriga três chaves independentes. Cada tecla controla um circuito separado: uma lâmpada, um ventilador, um tomado. É o tipo de equipamento mais comum em quadros de distribuição residencial e em paredes de salas e quartos no Brasil. A vantagem principal é economia de espaço e organização visual, mas a instalação exige atenção a detalhes que muitos eletricistas iniciantes ignoram. A estrutura interna é simples. Cada tecla tem um terminal comum (o "L" ou fase de entrada) e dois terminais de saída (os "L1" e "L2" para comandos). Nos interruptores de 3 teclas, os três terminais comuns geralmente estão ligados internamente por uma ponte metálica, o que significa que a fase entra por um ponto só e se distribui para as três chaves automaticamente. Isso facilita a fiação, mas cria uma armadilha: se você usar um interruptor com 3 teclas de qualidade duvidosa, essa ponte pode não ser confiável e a fase pode não chegar em todas as teclas corretamente.
Interruptor com 3 teclas: ligação prática passo a passo
Antes de tudo, desligue o disjuntor. Eu já vi gente trabalhando com tensão sem testar o retorno porque o disjuntor estava desligado mas o neutro continuava circulando de outra linha do quadro. Use um multímetro ou testador de presença para confirmar zero volts nos fios que vão entrar no interruptor. Isso leva 30 segundos e evita dores de cabeça reais. O primeiro fio que você identifica é a fase de entrada. Normalmente é um fio preto, marrom ou vermelho, dependendo da norma local e da idade da instalação. Esse vai no terminal comum do interruptor. Nos modelos mais modernos com ponte interna, você conecta apenas em um dos terminais "L" e o fabricante já cuida do resto. Nos mais antigos ou genéricos, às vezes é necessário ligar um jumpers entre os terminais comuns manualmente. Compre o interruptor antes de ir à obra para saber exatamente qual modelo você tem.
Os três fios de comando saem pelos terminais L1 de cada tecla. Cada um vai para uma carga diferente: luz do banheiro, luz da sala, ventilador do quarto. Se você estiver substituindo um interruptor antigo, anote qual fio corresponde a qual carga antes de desconectar qualquer coisa. Eu já cheguei em casa de cliente onde o interruptor com 3 teclas antigo tinha sido religado erroneamente por outro eletricista, e duas das cargas estavam invertidas. O cliente ligava o ventilador e acendia a luz do banheiro. Perdi uns 40 minutos apenas mapeando com o multimetro em continuidade. O neutro nunca passa pelo interruptor. Ele vai direto da caixa de passagem para a lâmpada ou carga. Muitas pessoas confundem isso e tentam passar neutro pelo interruptor, o que pode causar problemas de fuga de corrente em LED's modernos e fazer as luzes ficarem fracamente acesas mesmo desligadas. Isso é especialmente comum em instalações mais recentes com lâmpadas LED de baixa potência.
Após conectar todos os fios, verifique se nenhum condutor está exposto além do terminal. Fio pelado demais pode causar curto-circuito entre terminais vizinhos dentro da caixa. Aperte os terminais com torque adequado — nem frouxo demais, nem tão apertado que deforme o contato. Um terminal frouxo esquenta com o tempo e pode derreter o isolante. Eu já encontrei interruptores com 3 teclas derretidos porque o instalador apertou o terminal com chave de fenda e não com chave de boca adequada, distorcendo o contato interno.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Problemas comuns e como resolver
Tecla que não retorna: isso acontece quando o mecanismo interno de mola gasta ou quando a tecla bate em algum obstáculo dentro da caixa. Verifique se a caixa de embutir não está quebrada ou se há rebarba de gesso interferindo. Em casos mais graves, substitua o interruptor com 3 teclas inteiro. Reparo parcial raramente funciona bem a longo prazo. Chisporrito ao acionar: indica contato solto ou arco elétrico interno. Pode ser problema de qualidade do interruptor ou de instalação inadequada. Interrompa o uso imediatamente. Contato solto gera calor e pode iniciar incêndio na caixa de passagem, especialmente em caixas plásticas antigas.
Uma das teclas não funciona enquanto as outras funcionam: o problema geralmente é no terminal específico daquela tecla ou no fio de comando correspondente. Teste o terminal com o multímetro em continuidade. Se o terminal estiver bom, o problema está no fio. Faça uma inspeção visual ao longo do trajeto do fio, procurando por cortes, apertos ou conexões mal feitas em caixas de passagem intermediárias.
Escolha do equipamento
Existem interruptores com 3 teclas de diferentes faixas de preço. Os mais baratos, frequentemente importados sem certificação, têm mecanismos frágeis e terminais que não seguram o fio firmemente. Os de marcas reconhecidas como Siemens, Philips, Electra, Positiva e others têm terminais de pressão direta ou parafuso com trava, que mantêm a conexão por anos sem folga. Para ambientes úmidos como banheiros, use interruptores com 3 teclas com grau de proteção IP44 ou superior. A umidade pode causar corrosão nos contatos internos e falhas prematuras, mesmo em interruptores de boa qualidade. Isso reduz significativamente a vida útil do equipamento se não for considerado no projeto elétrico inicial.
Se você precisa controlar uma única carga de três pontos diferentes, interruptor com 3 teclas não é a solução correta. Nesse caso, o apropriado seria usar interruptores paralelos (também chamados de três vias) ou interruptores three-way com cruzamento. Confundir esses dois tipos é um erro frequente que gera retrabalho e custo extra na instalação.
Prazo médio de instalação
Substituir um interruptor com 3 teclas existente por outro igual leva cerca de 15 a 25 minutos, incluindo a verificação de tensão e o teste final. Uma instalação nova, partindo do zero com caixa de passagem, pode levar de 40 minutos a 1 hora, dependendo da complexidade da fiação preexistente e do acesso à caixa de distribuição.
