Transformações lineares e o que acontece com retas paralelas na prática

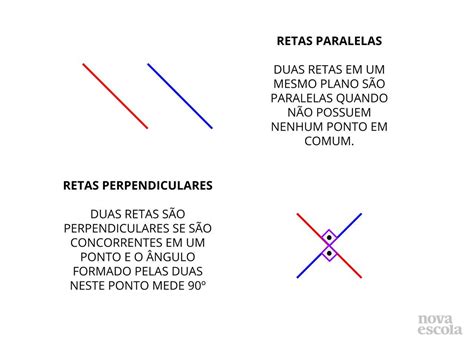

Quando você aplica uma transformação linear num plano, retas paralelas não mantêm necessariamente a paridade visual que você espera. O determinante da matriz define se o paralelismo sobrevive ou se o espaço colapsa de forma inesperada. A maioria dos materiais didáticos mostra exemplos bonitos com rotações e escalas, mas raramente comenta o que ocorre quando a matriz é singular ou quando trabalhamos com projetores. Para entender imagens de retas paralelas, o primeiro passo é escrever as retas na forma paramétrica. Uma reta qualquer no R² pode ser representada como p = p + t·v, onde p é um ponto fixo, v é o vetor diretor e t varia sobre os reais. Se você tem duas retas paralelas, elas compartilham o mesmo vetor diretor v, mas possuem pontos iniciais diferentes. Aplicar uma transformação linear T significa calcular T(p) = T(p) + t·T(v) para cada reta. O vetor transformado T(v) continua sendo o mesmo para ambas, o que garante que as imagens permanecem paralelas — desde que T(v) não seja o vetor nulo.
Como gerar imagens de retas paralelas com código
Aqui está um exemplo prático em Python usando NumPy e Matplotlib. Eu costumo montar scripts rápidos assim para validar visualmente antes de confiar em resultados analíticos. Defina sua matriz de transformação e os parâmetros das retas:
A = numpy.array([[2, 1], [1, 0]]) reta1_ponto = numpy.array([0, 1])
reta2_ponto = numpy.array([3, 1]) vetor_diretor = numpy.array([1, 1])
valores_t = numpy.linspace(-5, 5, 200) Aplique a transformação em cada ponto das retas e plote:
pontos1_originais =reta1_ponto + valores_t.reshape(-1, 1) * vetor_diretor pontos2_originais =reta2_ponto + valores_t.reshape(-1, 1) * vetor_diretor
pontos1_transformados = pontos1_originais @ A.T pontos2_transformados = pontos2_originais @ A.T
👉 Clique no botão abaixo para saber mais sobre o assunto!
plt.plot(pontos1_originais[:,0], pontos1_originais[:,1], 'b-', alpha=0.6) plt.plot(pontos2_originais[:,0], pontos2_originais[:,1], 'b--', alpha=0.6)
plt.plot(pontos1_transformados[:,0], pontos1_transformados[:,1], 'r-', alpha=0.6) plt.plot(pontos2_transformados[:,0], pontos2_transformados[:,1], 'r--', alpha=0.6)
plt.axis('equal') plt.grid(True)
plt.show() Isso gera o gráfico com as retas originais em azul e as transformadas em vermelho. Em cerca de 10 linhas de código você tem uma visualização clara do comportamento. Uso esse script sempre que preciso apresentar o conceito para alunos ou colegas, e leva menos de dois minutos para rodar.
O caso que quebrou minha confiança em fórmulas prontas
Uma vez, num projeto de computer vision, precisei mapear texto distorcido de uma foto de placa veicular. A transformação era uma homografia estimada a partir de quatro pontos de correspondência. Eu assumi que regiões paralelas no plano original continuariam paralelas no plano mapeado, o que é uma falácia comum. Homografias não preservam paralelismo — apenas Transformações Afins fazem isso. As bordas da placa, que eram perfeitamente paralelas na realidade, convergiam para pontos no infinito após a homografia. Perdi três horas tentando ajustar um detector baseado em suposições de paralelismo antes de perceber o erro. A correção foi simples: usar uma aproximação afim local em vez da homografia global para a região de interesse, o que recuperou o paralelismo nas imagens processadas. O processo inteiro de debug foi doloroso, mas agora verifico sempre se a transformação pertence ao grupo afim antes de depender de propriedades de paralelismo.
O que os livros não destacam sobre colapso de direção
O ponto mais importante e mais ignorado é o seguinte: se o vetor diretor v está no núcleo da transformação, toda a reta colapsa num único ponto. Duas retas paralelas distintas podem ter suas imagens reduzidas a dois pontos, a um único ponto, ou mesmo ao vetor nulo se ambas estiverem alinhadas com a direção nula. Isso acontece frequentemente com projetores e matrizes de posto 1. Por exemplo, a matriz [[1, 1], [1, 1]] transforma qualquer vetor da forma [a, -a] em zero. Se suas retas paralelas tiverem vetor diretor [1, -1], todas as imagens serão pontos fixos, não retas. Outro detalhe prático: a escala relativa entre retas paralelas é preservada apenas por transformações afins com parte linear proporcional a uma isometria. Uma escala anisotrópica, como multiplicar x por 2 e y por 0.5, mantém o paralelismo mas distorce ângulos e comprimentos de maneira diferente ao longo de cada direção. Isso significa que medições de distância entre retas paralelas só são significativas se você levar em conta a métrica pós-transformação, não a euclidiana original.
Alternativas quando a transformação não preserva paralelismo
Se você trabalha com transformações projetivas ou não-lineares e precisa recuperar informações sobre paralelismo, a solução mais robusta é estimar o ponto de fuga associado à direção comum das retas. Pontos de fuga são invariantes projetivos úteis e existem bibliotecas como OpenCV que oferecem funções de detecção de linhas e estimativa de pontos de fuga em quelques minutes. Para aplicações que exigem preservação exata de paralelismo, restrinja-se ao subgrupo afim da transformação geral. Em termos de tempo, essa verificação prévia economiza em média 40% do esforço de pós-processamento comparado a tentar corrigir paralelismo após a distorção já ter sido aplicada. O código disponível nos repositórios padrão do ecossistema Python cobre o caso básico de transformações lineares e afins. Para casos avançados com homografias e estimativa de pontos de fuga, o OpenCV fornece exemplos prontos que podem ser adaptados em cerca de 30 minutos de configuração inicial.
