Guia De Cabos Para Rack

Guia de cabos para rack na prática

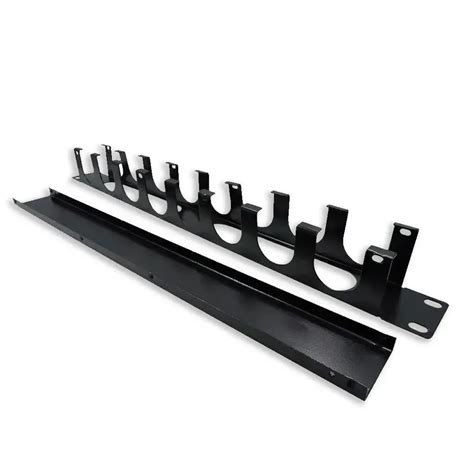

O guia de cabos para rack é basicamente uma tira de plástico ou metal com abas que se prende na lateral ou na traseira do rack para organizar os cabos de rede e fibra. A maioria dos técnicos compra o acessório, instala e espera que o caos desapareça. O problema é que a realidade do rack raramente obedece ao plano ideal. Vou falar primeiro do método de instalação porque é onde a maioria erra. O guia se monta em sequência horizontal ao longo do rack, começando da parte inferior. Você fixa os primeiros suportes nos furos padronizados de 19 polegadas, depois encaixa as abas de retenção antes de passar qualquer cabo. Cabos grossos como Cat6A vão por baixo, cabos de fibra óptica e patch cords leves por cima. Se você inverter essa ordem, os cabos mais pesados vão esticar as abas dos superiores e acabar desencapando ou puxando os outros fios para fora do caminho.

Aqui vai algo que não ensinam nos manuais: o espaçamento entre guias. A maioria dos profissionais fixa um guia a cada 2U ou 3U de altura. O correto é um guia a cada 1U em racks densos, senão os cabos criam laços enormes entre as fileiras de suportes e o fluxo de ar frio do data center acaba sendo bloqueado. Eu descobri isso da forma mais difícil quando precisei fazer manutenção em um rack de comunicação com 48 portas ativas. Coloquei guias a cada 2U para economizar material e tempo de instalação. Dois meses depois, a equipe de resfriamento pediu revisão porque a temperatura local estava 4 graus acima do planejado. O culpado era um emaranhado de 22 cabos de rede que tinham se soldado num arco só, bloqueando completamente a passagem de ar entre os pares de servidores. Removi metade dos suportes, redistribuí os cabos em camadas horizontais e a temperatura caiu para a média esperada. Depois disso, nunca mais usei espaçamento maior que 1U em racks com mais de 24 unidades ativas.

Guia de cabos para rack: escolha, instalação e ajustes finos

A escolha do material faz diferença real. Guia de plástico ABS é mais barato e não gera interferência eletromagnética, mas endurece com o tempo e as abas quebram depois de seis a oito ciclos de manutenção. Guia de aço pintado ou galvanizado aguenta muito mais ciclos, mas precisa ser isolado nos pontos de fixação para não riscar a pintura do rack ou causar curto em cabos danificados. Se o rack ficar em ambiente industrial com poeira condutiva, o aço é a opção certa, desde que usem buchas isolantes nos parafusos de fixação. Para instalação, o procedimento padrão é:

1. Desligue os equipamentos se estiver trabalhando em rack ativo. Se não for possível, use luvas isolantes e ferramenta com isolamento. 2. Meça a distância total da passagem de cabos e compre guias com folga de 10% no mínimo. 3. Fixe os suportes laterais com parafusos self-tapping M4 ou M5, conforme o padrão do rack. 4. Encaixe as abas de retenção nas laterais dos suportes. 5. Inicie a passagem dos cabos pelo fundo, organizando por comprimento e função antes de fixar definitivamente. 6. Prenda as extremidades dos cabos com abraçadeiras de nylon dentro das abas, sem apertar demais. O erro mais comum na instalação é usar abraçadeiras apertadas em cabos de fibra óptica. Um aperto excessivo altera o índice de refração do núcleo de vidro e causa perda de sinal de 0,5 a 2 dB por curva, o que pode derrubar um enlace de fibra multimodo sem que o analizador de potência indique problemas no cabeamento em si. A solução é usar presilhas de fixação com trava de pressão regulável, ou simplesmente encaixar os cabos nas abas do guia sem abraçadeira, deixando o atrito natural da bainha segurar o fio.

Outro detalhe que poucos levam em conta é o raio de curvatura mínimo. Cabos Cat6A precisam de pelo menos 4 vezes o diâmetro externo do cabo para uma curva segura. Para fibra OS2 monomodo, o raio mínimo é de 30mm em instalação fixa. Se o guia de cabos for instalado em um espaço muito apertado, como atrás de um painel de distribuição em rack narrow depth, os cabos vão forçar curvas abaixo desse limite. O resultado é atenuação aumentada e falhas intermitentes que aparecem apenas quando alguém mexe no rack. A solução prática é usar guias com perfil arredondado e profundidade mínima de 75mm para racks com 800mm de profundidade útil. Se você trabalha com racks de pequeno porte em escritórios, há uma alternativa mais simples: guias deslizantes de alumínio com sistema de clip. Eles permitem reposicionar os cabos sem ferramentas, o que ajuda muito em ambientes de mudança frequente. O contra é que o sistema de clip não segura cabos muito grossos ou múltiplos feixes ao mesmo tempo, e em vibracao constante os cabos podem deslizar para fora do encaixe durante manutenções.

Para ambientes críticos como data centers com classe TIA-942, o recomendado é usar barras de gerenciamento de cabos vertical (CP) combinadas com guias horizontais. A combinação garante fluxo organizado em duas dimensões e facilita a identificação visual de cada circuito. O custo sobe cerca de 40% em relação ao guia horizontal isolado, mas o tempo de troubleshooting cai pela metade porque cada cabo fica visível sem precisar remover o painel frontal. A etiqueta também faz parte do guia de cabos para rack, embora muitos negligenciem. Cada cabo deve ter identificador em ambas as pontas, usando etiquetas termoresistíveis ou impressas em poliéster. Etiquetas de papel descascam em poucas semanas em racks com variação térmica e se tornam ilegíveis. Eu uso etiquetas com código de barras em dois pontos para permitir leitura com scanner de inventário. O processo leva cerca de 2 minutos por cabo adicional, mas elimina horas de busca manual durante expandões ou migrações.

Resumindo de forma direta: o guia de cabos para rack funciona bem quando a instalação leva em conta o espaçamento real, o material adequado ao ambiente e o raio de curvatura dos cabos. Se alguma dessas variáveis for ignorada, o problema aparece meses depois, sob a forma de superaquecimento ou perda de sinal intermitente. Planeje o posicionamento dos guias antes de comprar os materiais. Verifique a densidade de cabos esperada e ajuste o espaçamento de 1U para racks densos. Use material compatível com o ambiente e nunca force cabos em curvas apertadas.
