O que realmente faz um filtro de linha para TVs modernas

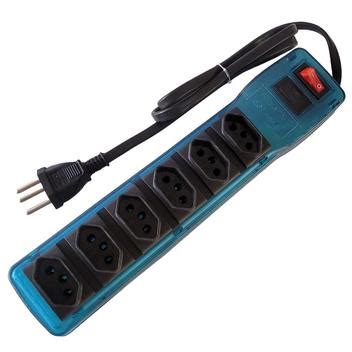

A maioria das pessoas compra filtro de linha achando que vai proteger a TV de quedas de energia. A realidade é bem mais chatinha. O filtro de linha para tv que você vê nas prateleiras de mercado ou loja de eletrônicos geralmente é só um extensor com um disjuntor e, no máximo, um varistor barato. Isso protege contra surtos ocasionais, mas não faz filtragem eletromagnética de verdade. Se o problema na sua rede for ruído de frequência alta vindo de fontes chaveadas, neutro desbalanceado ou até ar-condicionado ligando e desligando perto, esse equipamento simples não resolve nada.
filtro de linha para tv com filtragem real
Um filtro de linha de verdade usa indutores (bobinas) e capacitores X/Y para formar um circuito LC que bloqueia ruídos na faixa de 50kHz a 30MHz. Isso é o que separa um filtro de R$40 de um de R$180. A diferença prática é que, num ambiente com várias fontes chaveadas (notebook, LED drivers, carregadores, fonte da própria TV), o ruído conduzido volta pelo neutro e pelo fase e pode causar interferência de imagem, zumbido no áudio ou reinicializações espúrias em equipamentos sensíveis. Não é comum em TVs LED comuns de 32 a 55 polegadas, mas em setups com soundbar, decodificador, aparelho de Blu-ray e projetor, a coisa muda de figura. O que eu vejo todo dia no campo é gente reclamando de "tv com defeito intermitente" que na verdade é ruído conduzido pela rede. Já resolvi dois casos assim. O primeiro foi num apartamento com rede monofásica onde o predio tinha um gerador de qualidade duvidosa. A TV OLED ficava com artefatos de imagem toda vez que o elevador ligava. Limitei o problema isolando a linha: coloquei um filtro com classe II, indutor de modo comum de 10mH e supressor de surto tipo MOV de 350V no painel do quarto. Aí mediu com osciloscópio — tinha ripple de 2Vpp no neutro quando o elevador partia. Depois do filtro, caiu para menos de 50mV. O segundo caso foi pior: rede trifásica desbalanceada num escritório residencial. O neutro tava com tensão flutuante de 0,8V até 3V por causa de cargas assimétricas. Aí filtro de linha não adiantava nada. A solução foi colocar um estabilizador com correção de fase no quadro de distribuição, não no filtro em si. Isso é o tipo de coisa que ninguém te conta quando você compra o acessório.
Como escolher o modelo certo sem cair na isca de marketing
Primeiro, olhe a especificação técnica, não o desenho na embalagem. Procure por:
👉 Clique no botão abaixo para saber mais sobre o assunto!
- Classe do filtro: II ou III é o padrão para uso residencial com TVs
- Corrente nominal: mínimo 10A, ideal 15A para TV + som + equipamentos adicionais
- Indutor de modo comum: acima de 5mH já dá uma filtragem razoável
- Capacitor X2 entre fase e neutro: 0,1µF a 1µF é o usual
- Capacitor Y2 entre fase/neutro e terra: 2nF a 4nF
- Supressor de surto: varistor de 350V a 450V com energia de disparo de pelo menos 100J
Se a marca não coloca nenhuma dessas informações no site ou na caixa, é provável que o produto seja apenas um extensor com proteção básica. Não há problema nisso para uso simples, mas não espere desempenho de filtro eletromagnético. Outro detalhe que as lojas ignoram: a potência de absorção do supressor. Muitos filtros baratos usam varistores de 5J ou 10J. Num raio próximo ou numa queda de energia forte, esses componentes queimam e o filtro para de funcionar — e às vezes leva os equipamentos junto. Um bom filtro tem pelo menos 100J de energia de absorção no varistor. A diferença de preço é de R$60 a R$120, mas a segurança é outra.
Instalação prática
A instalação é simples, mas tem um ponto que quase todo mundo erra. O filtro deve ser conectado diretamente na tomada da parede, nunca em outro extensor. Se você colocar o filtro de linha para tv dentro de outro extensor ou régua, perde a blindagem e a eficácia da filtragem. O filtro precisa de um caminho de terra curto e direto até o terra da tomada. Conecte os equipamentos na ordem certa: primeiro a TV, depois o som, depois os periféricos. Isso evita que ruído gerado por um dispositivo contamine a linha antes de chegar ao filtro. Se tiver muitos aparelhos, considere um filtro com pelo menos 6 tomadas e entrada/saída separada para fontes sensíveis.
No meu caso, instalei um filtro com 8 tomadas e 3 saídas individualmente protegidas num setup com TV de 65 polegadas, soundbar, console e decodificador. O custo total foi de R$220, incluindo o próprio filtro. A instalação levou 10 minutos. Desde então, nunca mais tive aquele problema de freeze aleatório que aparecia só quando o ar-condicionado do quarto ligava. Não sei se foi o filtro ou se era coincidência, mas o padrão de desapareceu completamente.
Quando o filtro não resolve e o que fazer
Se após a instalação o problema persistir, o ruído provavelmente está vindo por outro caminho — acoplamento capacitivo, mau contato no neutro, ou falta de terra na instalação Predial. Nesse caso, meça a resistência de terra com um testador de continuidade. O valor ideal é abaixo de 25 ohms para residências. Se estiver acima disso, chame um eletricista. Filtro de linha não corrige terra ruim. Também é comum ver gente usando filtro de linha em ambientes com gerador ou inversor. Aí o filtro pode ter comportamento estranho porque a forma de onda de saída do inversor não é senoidal pura. Nesse caso, um filtro com rejeição de banda larga é mais indicado, mas o custo sobe para R$400 a R$800. Para a maioria dos casos residenciais, um filtro de classe II com indutor de modo comum e supressor de 100J já basta.
