Eletrodo 309: o que é e onde ele realmente funciona

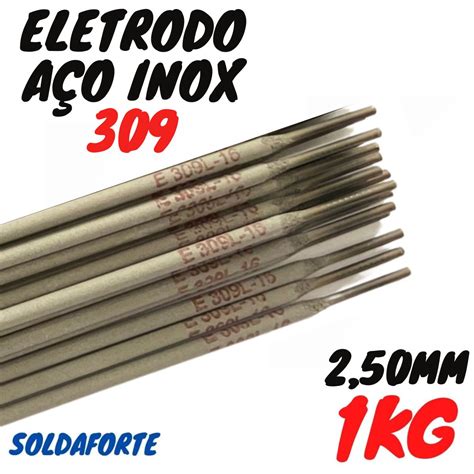

Vou direto. Eletrodo 309, classificado AWS E309-15 ou E309-16 dependendo do revestimento, é um eletrodo de soldagem feito para ligar aço carbono em aço inoxidável, ou soldar dois aços inoxidáveis de composições diferentes entre si. A composição do metal de solda é basicamente 23% cromo e 12% níquel, o que dá uma austenita bastante estável mesmo quando o diluente do aço carbono entra na poça.
Eletrodo 309 para que serve na prática do dia a dia
O uso mais comum é na reparação de equipamentos onde o aço carbono se mistura com o inoxidável. Troca de tarugo em forno, junta de tubulação de vapor que vai em aço carbono de um lado e inoxidável do outro, chaminés, trocadores de calor. Também serve para fazer passadas de root em junta dissimilar quando você não quer correção de trincas depois. Aí vai algo que não vem no folheto técnico. O eletrodo 309 é generoso com a penetração mas muito sensível a contaminação de enxofre e fósforo no material base. Já vi junta em tubo 304 com rebabo de usinagem incrustado que trincou a frio na segunda semana, só porque o operador não desengordurou antes de soldar. O 309 perdoa muita coisa, mas não perdoa sujeira.
Outro ponto prático: a taxa de deposição. Um eletrodo 309 de 3,25 mm depositsa cerca de 8 a 10 kg por hora em posição plana, dependendo da corrente. Em vertical descendente cai para 5 ou 6 kg/hora. Se você tá fazendo orçamento de mão de obra e não considera isso, a conta nunca fecha.
Configuração de soldagem
Corrente recomendada varia com o diâmetro. Para 2,5 mm use entre 50 e 70 amperes. Para 3,25 mm, 70 a 100 A. Para 4 mm, 100 a 140 A. Para 5 mm, 140 a 180 A. O segredo é manter arco curto, tipo 1 a 2 mm de comprimento, porque o revestimento básico não tolera arco longo sem formar porosidade visível no cordão. Polaridade. Eletrodo 309-15 é DC+, ou seja, eletrodo positivo. Se inverter pra DC-, o eletrodo queima rápido demais e o cordão fica feio, com salpico excessivo e penetração irregular. Eletrodo 309-16 funciona em AC ou DC+, mas em AC o arco é meio instável no início da passada. Eu prefiro DC+ sempre que posso.
Tensão de arco ideal fica em torno de 22 a 26 volts. Mais alto que isso e o revestimento não protege direito. Menos que isso e o eletrodo cola na peça com frequência, especialmente em posição vertical.
Posições e técnicas
Emposição plana e horizontal o 309 se comporta bem. Você usa técnica de avanço reto, sem muita oscilação, porque o metal fundido tende a escorrer se mexer demais. Para posições vertical e sobrecabeça, usar eletrodo de no máximo 3,25 mm, corrente 15 a 20% menor que a recomendada para plano, e técnica de zigue-zague controlado com pausa nas laterais pra dar tempo do banho solidificar. Uma coisa que ajuda muito: pré-aquecimento leve em chapas grossas de aço carbono. Se a chapa tiver mais de 25 mm, aquecer até 80 a 100 °C antes de começar a soldar reduz a velocidade de resfriamento e diminui a chance de trincas por hidrogênio. O 309 é mais tolerante que outros eletrodos inoxidáveis, mas não é imune.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Problema real que eu tive com eletrodo 309
Trabalhando em uma refinaria, precisei soldar a reconstrução de um duto de óleo pesado que passava de aço carbono SA-106 para um trecho em 304L. A especificação pedia eletrodo 309. Tudo correu bem até a terceira passada de preenchimento. O cordão começou a apresentar microfissuras interdentárias perto da zona termicamente afetada do aço carbono. Verifiquei a corrente e estava 20% acima do recomendado. Aumentei para baixo, reduzi o pré-aquecimento para 60 °C e mudei a sequência de soldagem de empilhada para alternada em camadas. As trincas pararam. O problema era a taxa de resfriamento muito rápida combinada com o alto teor de diluição do aço carbono. Em chapas finas abaixo de 10 mm esse problema não aparece, mas em espessuras maiores o cuidado é necessário.
Limitações do eletrodo 309
O eletrodo 309 não é solução para tudo. Ele não deve ser usado em serviço acima de 800 °C de forma continuada porque ocorre formação de fase sigma após exposição prolongada nessa faixa de temperatura, o que torna a solda frágil. Se o equipamento opera acima disso, o indicado é usar 309L ou um eletrodo 310 com teor mais alto de cromo e níquel. Também não adianta usar 309 para unir inoxidável 316L com inoxidável 316L. O resultado terá mais cromo e níquel do que o necessário e o custo é maior. Para junta igual-inoxidável, o eletrodo 308 é mais adequado e mais barato.
Outro ponto: o acabamento estético do cordão com 309 nunca fica tão bom quanto com eletrodo de revestimento celulósico. O escório é mais difícil de remover e deixa marcas. Se o aspecto visual importa, prepare-se para gastar tempo com escova de aço e lixa.
Armazenamento e manuseio
Eletrodo 309-15 com revestimento básico precisa ser mantido em estufa a 100 a 120 °C se não for usado no mesmo dia de abertura. Revestimento higroscópico absorve umidade e isso gera porosidade. Se o eletrodo caiu no chão, descarte. Não insipe, não resseque e não use. O risco de fissuração por hidrogênio é real. Para eletrodo 309-16 o cuidado é menor porque o revestimento é de tipo titânio-cálcio, mas ainda assim guarde em local seco e fora do chão. Umidade relativa acima de 70% já é suficiente para comprometer a qualidade do arco em poucas horas.
Consumo estimado por metro de solda
Uma regra prática que usei por anos: para junta de chanfro em V com 3,25 mm de eletrodo, consumindo cerca de 0,8 kg por metro linear de solda em posição plana. Isso inclui o cordão de root, preenchimento e acabamento. Em posição vertical o consumo sobe para 1,1 kg/m porque a taxa de deposição cai e há mais desperdício por salpico. Anote isso se for fazer orçamento de material.
Conclusão sobre eletrodo 309
O eletrodo 309 é uma ferramenta confiável para junta dissimilar e reparo de inoxidável sobre carbono quando usado dentro dos parâmetros corretos. Não é mágica. Exige preparo de superfície, controle de corrente, sequência adequada de passe e armazenamento correto. Quando essas coisas estão alinhadas, o resultado é sólido e durável. Quando não estão, você gasta tempo e material corrigindo defeito que poderia ter sido evitado com um pouco de atenção nos detalhes.
