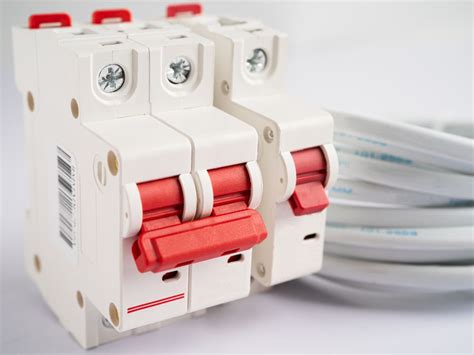

Disjuntor Ligado E Desligado

Como funciona um disjuntor e por que ele age de formas estranhas

Um disjuntor é simplesmente um interruptor automático projetado para abrir o circuito quando a corrente ultrapassa seu valor nominal. Nada mais, nada menos. Ele não é um dispositivo de comando manual para ligar e desligar luzes, embora muitos instaladores o usem como tal no dia a dia. E é exatamente aí que começa o problema. No projeto correto, o disjuntor deve ficar apenas na entrada do circuito protegido, protegendo o cabeamento contra sobrecarga e curto-circuito. Quando ele dispara, a causa geralmente não é mágica. É carga excessiva no fio, mau contato nos terminais, ou um dispositivo defeituoso na linha. Se você desliga e religa sem investigar, o disjuntor vai disparar de novo na primeira tentativa de uso.

Disjuntor ligado e desligado: entenda o ciclo que ninguém explica direito

Eu já vi muita gente relatar que o disjuntor "liga e desliga sozinho". Na maioria das vezes, isso é um disjuntor diferencial com sensibilidade de 30 mA disparando por fuga de corrente, não por sobrecarga. A diferença entre os dois tipos é importante. O disjuntor termomagnético puro protege contra excesso de corrente. O diferencial (DR) detecta qualquer desbalanceamento entre fase e neutro, por menor que seja. Um ventilador antigo com isolamento degradado pode vazar 15 mA em temperatura ambiente e 35 mA quando esquenta. Isso basta para o DR disparar, mas não aciona o termomagnético. O teste prático é simples. Desconecte todas as cargas do circuito. Se o disjuntor diferencial permanecer fechado, reconecte os aparelhos um por um. O que fizer ele pular é o culpado. Se mesmo sem nenhuma carga o disjuntor disparar, o problema está na instalação ou no próprio disjuntor. Troque-o por um de mesma especificação e teste novamente.

Um detalhe que poucas pessoas consideram é o efeito da temperatura. Disjuntores termomagnéticos têm curva de disparo definida para uma temperatura ambiente de 20 °C a 30 °C. Em quadros de distribuição internos, sem ventilação, a temperatura pode facilmente chegar a 45 °C ou mais. Nessa condição, a parte térmica do disjuntor dispara antes do previsto. Já aconteceu comigo com um quadro eletropadrão em apartamento antigo, com disjuntores de 25 A em um circuito de 2,5 mm² alimentando ar-condicionado e aquecedor simultaneamente. O disjuntor pulava após 40 minutos de uso, mesmo com a carga estando dentro do que parece ser o normal. Trocar para um disjuntor de 32 A não seria solução, porque o fio aguenta no máximo 25 A em installação embutida. A solução real foi redistribuir as cargas em circuitos separados e instalar um disjuntor com curva C em vez de B, que tolera melhor a corrente de partida de motores. Outro ponto ignorado é o aperto dos terminais. Conector frouxo gera calor por efeito Joule. O calor dilata o metal, afrouxa ainda mais o contato, e o ciclo se retroalimenta. Em determinado quadro comercial que analisei, o disjuntor principal desarmava aleatoriamente a cada três ou quatro dias. Nenhuma carga extra estava sendo adicionada. Quando abri o quadro, a barra de cobre do neutro estava escurecida e o terminal do disjuntor diferencial principal tinha folga suficiente para mover o cabo com o dedo. Apertar os terminais com torque adequado resolveu o problema permanentemente. Recomendo usar chave de aperto calibrada, não apenas a força do pulso. O valor indicado pelo fabricante do disjuntor geralmente fica entre 2,0 e 2,5 N.m para terminais de 25 A, e entre 2,5 e 3,0 N.m para unidades de 40 A e 63 A.

Quando o disjuntor não deveria disparar e dispara mesmo assim

Existem situações onde o disjuntor age como se houvesse um defeito, mas não há. Um exemplo clássico é o uso de inversores de frequência e carregadores de bateria com fonte chaveada. Esses equipamentos geram harmônicas e correntes de pico que podem confundir o mecanismo magnético do disjuntor. O efeito é um disparo intermitente, especialmente em disjuntores mais antigos ou já desgastados pelo tempo. Se você tem equipamentos sensíveis no mesmo circuito, considere separá-los em um circuito exclusivo protegido por disjuntor com curva D, projetada para suportar correntes de partida mais elevadas sem disparar prematuramente. Isso não elimina o problema das harmônicas, mas evita que o disjuntor abra o circuito durante a partida dos motores.

A limitação mais séria dos disjuntores convencionais é que eles não detectam falhas de isolamento progressivas. Um cabo que perde isolamento aos poucos, gerando fugas de 5 a 20 mA, nunca vai disparar um disjuntor termomagnético. Só o diferencial responde a isso. Se o seu quadro não tiver disjuntor diferencial na saída de tomadas, você está protegido contra sobrecarga, mas não contra choques elétricos. A norma NBR 5410 exige diferencial em todos os circuitos de tomadas de áreas molhadas e nas tomadas de uso geral, com corrente diferencial residuante máxima de 30 mA. Se o seu quadro atual não atende a isso, a solução mais prática é substituir o disjuntor geral por um diferencial de 40 A ou 63 A, conforme a demanda instalada, e manter os disjuntores termomagnéticos nas derivações. Em quadros mais antigos onde isso não é viável, existe a opção de instalar um relé diferencial independente antes do quadro de distribuição, mas esse é um caminho mais complexo que envolve alterações na entrada da concessionária.

O diagnóstico correto economiza tempo. Um disjuntor que dispara de forma previsível sob carga conhecida é problema de dimensionamento. Um que dispara sem carga aparente é problema de instalação ou de componente defeituoso. Um que dispara aleatoriamente em horários diferentes pode ser coisa dos três juntos. Identificar qual cenário você enfrenta evita gastar dinheiro com peças que não vão resolver o problema real.
