Como Ligar Um Interruptor

O básico de como ligar um interruptor

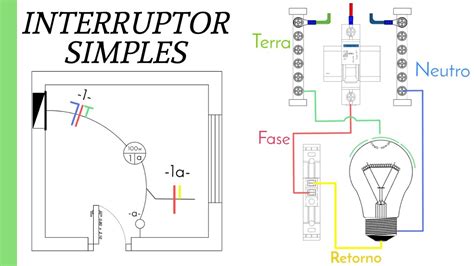

Você precisa entender o que está sendo conectado antes de colocar a mão na massa. Um interruptor simples de parede tem dois bornes (mais o terra se for metálico). A corrente entra por um e sai pelo outro quando você aperta. É isso. Não tem mágica. O fio que vem do quadro de energia é o phase ou vivo, geralmente marrom ou preto em instalações mais novas. O que vai para a lâmpada é o retorno, normalmente branco ou azul. Se a sua instalação for mais antiga, os fios podem estar pintados de vermelho ou até pretos nos dois lados. Nesse caso, você usa um testador de tensão para identificar qual é o vivo antes de qualquer coisa.

Como ligar um interruptor: passo a passo prático

Corta a energia no disjuntor. Não confie só no interruptor da luz. Já vi gente levar choque porque o disjuntor estava marcado errado ou desligado no equivocado. Deixa o disjuntor desarmado, espera uns segundos e testa o fio com o testador mesmo assim. Depois de confirmar que não há tensão, retira a tampa velha do interruptor. Se for um interruptor comum de 2 vias, você vai ver dois fios conectados. Anota onde cada um está antes de desapertar. A maioria das pessoas erra aqui porque conecta de cabeça pra baixo ou inverte os terminais achando que não faz diferença. Em interruptores simples faz, mas só depois que você liga a luz e descobre que o botão fica invertido em relação ao funcionamento normal.

Conecta o vivo no borne de entrada e o retorno no borne de saída. Aperta firme. Um toque frouxo gera aquecimento, centelhamento e eventualmente queima do interruptor. Eu já troquei três interruptores em dois anos porque os clientes tentavam apertar com uma chave de fenda comum e deixavam o contato meia boca. Usa uma chave de boca ou Philips apropriada e aplica força suficiente até sentir resistência firme. Fecha a caixa, coloca a tampa eliga o disjuntor. Testa o interruptor rapidamente. Se a luz acender direto sem clicar, o interruptor está com defeito ou conectado errado. Desliga tudo de novo e revisa.

Para interruptores de 3 vias (aqueles que controlam a mesma lâmpada de dois pontos diferentes), a configuração muda completamente. São três borne e dois fios de viajante. Isso exige um pouco mais de atenção. O fio comum vai num dos bornes laterais e os viajantes vão nos dois bornes centrais. Não importa a ordem dos viajantes porque o interruptor de 3 vias comuta entre eles independentemente de como estão ligados. O que importa é qual fio é o comum. Se conectar errado, a lógica de ligação funciona de qualquer jeito, mas o interruptor vai ficar invertido na posição ligado/desligado. Em instalações residenciais brasileiras, é muito comum encontrar interruptores sem fio terra. Se o seu interruptor tiver um borne de terra e a caixa tiver um fio verde-amarelo, conecta sim. Se não tiver, ignora. Forçar uma conexão de terra onde ela não existe só cria falso senso de segurança. O mais importante nesses casos é isolar bem os condutores e usar interruptores com carcaça plástica quando possível.

Outra coisa que muita gente não sabe: interruptores de intensidade variável (dimmer) exigem carga mínima para funcionar corretamente. Se você colocar uma lâmpada LED de baixo wattaggio num dimmer antigo, ela vai piscar ou nem ligar. Verifica a ficha técnica do dimmer antes de comprar. A faixa de carga varia de 25W a 300W em modelos mais baratos. Em LEDs, considere que cada lâmpada consome entre 5W e 15W. Se tiver apenas uma luminária de 7W, provavelmente vai precisar de um dimmer com suporte a carga baixa ou de um modelo que aceite LEDs nativamente. Se estiver lidando com interruptores industriais ou de alta corrente, a regra é diferente. Nesses casos, o cabo deve ter bitola suficiente para a carga e o interruptor precisa ser rating apropriado para a potência em questão. Nunca use um interruptor residencial para controlar um motor de ar-condicionado de 3cv direto. O arco interno queima o contato em minutos.

O tempo médio para trocar um interruptor simples em uma caixa já existente é de 10 a 15 minutos, desde que você já tenha as ferramentas na mão. Se tiver que perfurar a parede ou ajustar a caixa porque está folgada, pode levar de 30 minutos a uma hora. Planeje isso antes de começar. Se após seguir todos os passos a luz não funcionar, verifique primeiro se o fio de retorno está realmente chegando na lâmpada. Às vezes o problema não é no interruptor, mas num ponto de emenda solto lá no teto ou numa caixa de passagem que foi deixada aberta durante uma reforma anterior. Usa o multímetro para testar continuidade entre o terminal de saída do interruptor e o soquete da lâmpada. Se o circuito estiver aberto, segue o fio até encontrar o ponto de ruptura.

Para quem quer fazer isso profissionalmente, o recomendado é ter pelo menos um tester de tensão, um multímetro básico, chave Phillips e boca, alicate de corte e desponte. Nenhum produto específico de download se aplica aqui porque não existe software envolvido no processo. É puramente hardware. O conhecimento técnico que importa está em saber ler um esquema elétrico simples e identificar os componentes corretos antes de começar a instalar.
