Guia prático de câmera de ré tartaruga: o que funciona e o que quebra no caminho

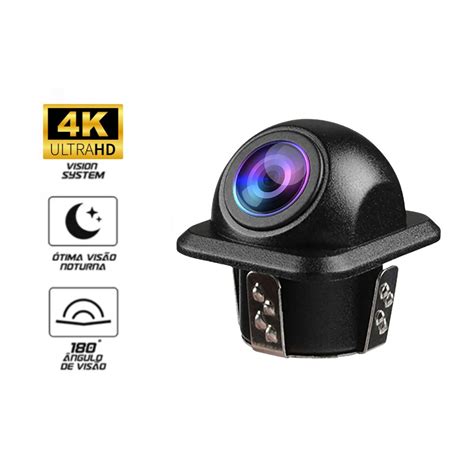

A câmera de ré tartaruga é simplesmente uma câmera com lente gran angular ou olho de peixe montada na parte traseira do veículo, conectada aoisplay ou multimídia para exibição da imagem ao dar ré. O nome "tartaruga" vem do visual arredondado da imagem, que distorce as bordas e mostra um campo de visão bem mais amplo do que uma câmera convencional. É um acessório comum em carros nacionais, vans, caminhonetes e veículos comerciais. A instalação básica envolve três partes: a câmera em si, o cabeamento até o painel e a fonte de energia. A câmera se conecta geralmente por um conector RCA ou LVDS, dependendo do modelo. O fio de alimentação positiva vai até o farol de ré ou o circuito de marcha a ré, para que a imagem apareça automaticamente quando você selecionar R. O fio massa vai ao chassis. O sinal de vídeo vai para a entrada correspondente no display. Simples assim na teoria.
O que considerar antes de escolher sua câmera de ré tartaruga
A primeira coisa que a maioria das pessoas erra é o tipo de lente. Câmera de ré tartaruga com lente gran angular realmente mostra mais área, mas a distorção nas bordas pode causar problemas de percepção de distância. Obstáculos próximos aparecem muito mais distantes do que realmente estão. Isso é particularmente problemático para pessoas que não estão acostumadas. Uma lente mais neutra, na faixa de 120 a 140 graus, oferece um equilíbrio melhor entre campo de visão e precisão de profundidade. O segundo erro é a qualidade do cabo. Cabo RCA barato com blindagem insuficiente vai captar ruído da instalação elétrica do veículo, especialmente em veículos comerciais com motores diesel. O resultado é uma imagem com linhas horizontais dançando ou interferência quando o motor está ligado. Use cabo com blindagem dupla e, se possível, passe o fio de sinal separado dos fios de alta corrente. Eu já vi gente passar o cabo de vídeo junto com o cabo de bateria e a imagem ficava impossível de ver à noite.
Resistência à água é outro ponto crítico. A maioria das câmeras de ré tartaruga no mercado brasileiro traz classificação IP68, o que significa resistência a imersão temporária. Na prática, isso é útil para chuva forte e lavagens com jato de alta pressão. O problema real é a temperatura. No Nordeste do Brasil, o painel pode atingir 80°C no verão. Câmeras com eletrônica mal selada começam a falhar depois de alguns meses. Prefira marcas que tenham certificação de operação em faixa de temperatura ampla, acima de 85°C no. Quanto ao preço, uma câmera de ré tartaruga decente fica entre R$80 e R$250. As mais baratas, abaixo de R$60, geralmente usam sensores CMOS antigos com baixo desempenho noturno. A imagem fica praticamente branca na noite com luz de freio acesa. Vale gastar um pouco mais em um modelo com sensor Sony ou Samsung, mesmo que seja de geração anterior.
Instalação passo a passo
Para instalar, comece desmontando o para-choque traseiro ou a tampa do porta-malas, dependendo do veículo. Em muitos carros populares nacionais, é possível acessar o farol de ré sem desmontar nada, abrindo o para-choque por trás. Remova o farol existente e conecte a câmera nos fios de luz de ré. Use terminais de compressão ou solda com termorretrátil. Conector plástico barato em ambiente úmido oxida e cria resistência, o que causa cintilação na imagem. O roteamento do cabo é a parte que mais dá trabalho. Passe pelo interior da lataria, usando os conduítes existentes quando houver. Evite passar perto de componentes que geram calor excessivo, como escapamento. Fixe o cabo com abraçadeiras de nylon a cada 30 centímetros para evitar vibração. No trunk, use fita dupla face industrial ou parafusos se a superfície permitir.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Na conexão com o display, verifique se a entrada de vídeo é compatível com o tipo de sinal da câmera. Algumas câmeras-enviam sinal CVBS (analógico) e outras enviam sinal digital. Se o display sóaceita CVBS e você comprou uma câmera digital, vai precisar de um conversor. Isso adiciona custo e pode introduzir latência na imagem, o que é ruim para manobras precisas. Uma dica prática que pouca gente menciona: teste a câmera antes de fechar tudo. Ligue o veículo, coloque em ré e verifique se a imagem aparece sem ruído. Cheque o foco e o ângulo. Se a câmera tiver ajuste de linha guia, calibrela com o veículo em superfície plana e nivelada. Linhas de guia mal calibradas dão sensação falsa de segurança.
Um problema específico que eu enfrentei recentemente: em um Fiat Fiorino 2019, a câmera de ré tartaruga funcionava perfeitamente, mas quando o motor aquecia, a imagem começava a oscilar. O diagnóstico revelou que a blindagem do cabo de vídeo estava comprometida próximo ao ponto de passagem pelo chassis, onde havia atrito com uma peça metálica. O calor do motor expandia a lataria e pressionava o cabo contra a borda afiada. A solução foi trocar o trecho do cabo e passar uma mangueira de silicone protetora, fixada com abraçadeira. O problema persistiria se eu tivesse apenas substituído a câmera, já que a falha era no cabeamento, não no dispositivo. Há ainda questões de legislação. No Brasil, a instalação de câmera de ré é permitida desde que não distraia o condutor nem obstrua a visão através dos espelhos retrovisores. A imagem deve aparecer apenas em marcha a ré. Sistemas que mantêm a imagem ligada durante a condução normal podem ser considerados irregularidade em vistoria veicular. Em alguns municípios, a iluminação adicional do para-choque traseiro também precisa ser homologada pelo INMETRO.
Se o seu veículo tem sistema de estacionamento com sensores ultrassônicos integrados, a câmera de ré tartaruga pode ser configurada para complementar esses sensores. Muitos displays multimídia permitem essa integração. A câmera mostra a imagem e os sensores fazem o bipe. Juntos, oferecem uma camada de segurança adicional significativa. A desvantagem é que a calibração dos sensores pode ser afetada pela instalação da câmera se o cabo for roteado muito próximo, causando interferência eletromagnética. Mantenha uma distância mínima de 15 centímetros entre o cabo de vídeo e os sensores. Para quem quer baixar um manual ou aplicativo de calibração, a maioria das marcas nacionais fornece material técnico nos próprios sites. Modelos genéricos chineses costumam ter manuais em inglês ou mandarim. Nesses casos, o fóruns de entusiastas automotivos são a melhor fonte de informações práticas. O fórum ClubIPB e o grupo no Facebook de instalação de acessórios automotivos têm threads específicas sobre câmera de ré tartaruga com soluções testadas por usuários reais.
O custo-benefício geral é bom. Um sistema completo com câmera gran angular, cabo blindado e display de 7 polegadas sai entre R$200 e R$400 instalado. Para veículos que transitam muito em áreas urbanas com tráfego denso, o investimento se paga na prevenção de colisões de baixa velocidade, que são as mais comuns e as que mais geram despesa com funilaria.
