Cabo De Rede Para Camera

O básico que todo mundo esquece na hora de escolher

A escolha do cabo de rede para câmera de segurança é mais complicada do que a maioria imagina, e a maior parte dos problemas que vejo em campo nasce exatamente aí. Não adianta comprar o primeiro CAT6 que encontrar na loja e achar que vai resolver. O tipo de cabo, a qualidade dos conectores, a forma como você termina os cabos e onde passa tudo isso define se o sistema vai funcionar por anos ou se vai dar erro intermitente a cada semana de chuva.

Cabo de rede para camera: o que realmente funciona no campo

Para câmeras IP, o ideal é usar cabo UTPCategoria 5e ou superior, com condutores de cobre puro. Cabos CCCO (cobre banhado em alumínio) são a pior coisa que você pode instalar em um projeto de segurança. Eles têm resistência maior, oxidam com facilidade e quando você precisa refazer o conector depois de dois anos, o cabo quebra na hora porque já está frágil por dentro. Já vi técnico gastar três horas tentando crimpar um cabo que parecia bom por fora e não dava sinal porque o fio interno estava quebrado. Use sempre cobre puro,CAT6 ou CAT6A para distâncias maiores. A questão do CAT6 versus CAT6A é mais prática do que técnica no contexto de CCTV. CAT6 resolve até 100 metros sem problema para câmeras de até 4K. CAT6A é mais grosso, mais rígido e custa cerca de 30% mais caro. A menos que você esteja passando por ambientes com muita interferência eletromagnética próxima a motores ou quadro de energia, o CAT6 já é suficiente. A rigidez do CAT6A transforma um serviço que levaria duas horas em cinco horas só porque é muito mais difícil passar pelos conduítes e dobrar nos cantos.

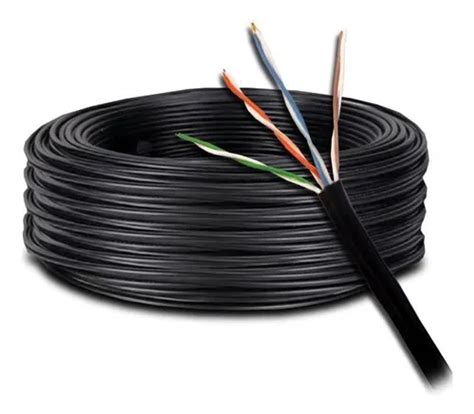

Um detalhe que pouca gente leva a sério: a qualidade dos conectores RJ45. Conector barato de latão fininho que perde a pressão dos contatos após três ou quatro meses. Eu recomendo usar conectores com blindagem individual em cada pinos e corpo injetado de boa qualidade. A diferença no preço é de poucos centavos por unidade, mas evita retorno de cliente reclamando de câmera que sobe e descai aleatoriamente. Isso acontece muito em câmeras instaladas em postes onde há variação térmica grande entre dia e noite. O conector expande, contrai, perde contato, e o técnico vai até o local sem encontrar nada errado porque no momento da visita o cabo está funcionando. Outro ponto importante é o tipo de cabo para uso externo. Cabo UTP comum não aguenta UV, chuva e calor por muito tempo. Se a passagem for aparente ou em região exposta, use cabo com jaqueta PE (polietileno), que é preto e feito especificamente para intempéries. Cabos com jaqueta PVC usados externamente começam a ressecar e rachar em cerca de doze a dezoito meses. A instalação fica feia e a falha é intermitente, o que é o pior tipo de problema para diagnosticar.

Como fazer a instalação correta do cabo de rede para câmera

O processo começa antes de qualquer coisa no local. Mapeie o trajeto de cada cabo. Anote onde passa o conduíte, onde terá curva, quantos metros aproximados cada extensão precisa. Com essa informação em mãos, você corta os cabos com uma margem de segurança de cerca de 10% acima do que mediu, mas sem exagerar porque cabo sobrando no quadro de equipamentos vira emaranhado que dificulta a manutenção depois. Cabos muito longos também introduzem capacidade de dissipação térmica menor em ambientes fechados. Na hora de passar o cabo pelo conduíte, use guia de nylon ou passar-fios. NUNCA puxe o cabo pelo conector. Já vi cabo CAT6 sendo puxado pelo conector RJ45 e os fios internos se rompem mesmo sem aparente dano externo. O cabo continua funcionando por um tempo e depois para. O teste com multímetro ou tester mostra continuidade mas não revela o problema real porque a ruptura é interna, nos fios individualmente. Passe sempre pelo tubo, usando o guia como interface entre a força de tração e o cabo.

Para crimpar os conectores, use alicate de crimpagem de boa qualidade, daqueles com regulagem de pressão. Alicate de R$ 30 que compra em feira não dá pressão uniforme e os contatos ficam soltos. A sequência correta dos fios segue o padrão T568B para ambas as pontas do cabo, mantendo par trançado o mais próximo possível do conector. Quanto mais você desembaraçar os pares, mais suscetível o cabo fica a interferência e atenuação de sinal, especialmente em distâncias próximas ao limite de 100 metros. Existe uma técnica que funciona bem e poupa muito tempo: deixe os conectores apenas em uma das pontas do cabo já crimpadops no quadro de distribuição. Na ponta da câmera, use um conector de passagem ou acoplador e deixe o cabo livre com cerca de 30 centímetros para ajustar no local. Assim você não precisa crimpar em altura, muitas vezes em escada ou andaime, onde o trabalho é muito mais lento e impreciso. Isso reduz o tempo de instalação em cerca de 40% quando comparado a crimpar os dois lados no local da câmera.

Após terminar acrimpass, teste sempre com um certificador ou pelo menos um tester de cabos que mostre continuidade de todos os oito pinos e o mapeamento correto. Tester de LED simples que mostra apenas "passou ou não passou" não detecta cruzamentos de par nem problemas de atenuação. Um bom tester de rede como os da marca Fluke ou até opções mais acessíveis como os testadores com display LCD que mostram comprimento e defeitos já é suficiente para a maioria dos projetos de CCTV.

Problemas reais que eu já encontrei no campo

Num projeto de dezesseis câmeras em um galpão industrial, instalei cabos CAT6 padrão passando junto com eletroduto de energia trifásica de 220V, separados apenas por uma chapa metálica. No início tudo funcionava. Após três semanas, duas câmeras começavam a perder imagem aleatoriamente, principalmente quando o motor do portão industrial ligava. O problema era interferência eletromagnética. O CAT6 comum tem proteção contra CROSSTALK interno mas a blindagem externa é fraca perto de fontes de RUído tão próximas. A solução foi substituir aqueles dois trechos por cabo FTP (cablagem blindada) e conectar a malha de blindagem ao terra do quadro de distribuição. O custo aumentou cerca de 15% nos dois trechos afetados mas eliminatei o problema completamente. Outro caso que marca: instalei câmeras em uma residência com cabo passando pela laje exposta ao sol em região de interior de São Paulo. Usei cabo com jaqueta PVC achando que seria suficiente porque a passagem era curta, cerca de quinze metros. Em oito meses, o cabo começou a trincar e duas câmeras pararam de funcionar. A jaqueta PVC não resiste a UV prolongado. Troquei por cabo com jaqueta PE preta, que é feito para esse tipo de exposição, e até hoje não tive retorno sobre those duas câmeras. A diferença entre PVC e PE para uso externo é crítica e barata o suficiente para não ter motivo para economizar nela.

Limitações que você precisa saber antes de começar

Cabo de rede para câmera tem limite físico de 100 metros por trecho. Ultrapassar isso significa perda de sinal e quedas de conexão. A solução para distâncias maiores não é usar cabo mais grosso ou de categoria superior, e sim usar switch com porte SFP e fibra óptica, ou um repetidor de sinal com switch PoE intermediário. Tentar esticar o cabo Ethernet para 150 metros é erro comum que gera dor de cabeça permanente. PoE tem limite de potência também. Um switch PoE de 15,4W por porta alimenta câmeras básicas bem. Câmeras com auto-focus, heater para regiões frias, luz infravermelha potente e giro PTZ podem pedir 25W ou mais. Nesses casos, use PoE+ (802.3at) ou PoE++ (802.3bt). Se você ligar uma câmera que pede 30W em uma porta de 15,4W, ela vai ligar mas pode apresentar reinicializações, imagem tremida ou funcionar de forma instável. Verifique a especificação da câmera antes de comprar o switch PoE.

O cabo de rede para câmera também não é solução ideal para Câmeras analógicas HD (TVIP/HD-TVI/HD-CVI/AHD). Para essas, o correto é usar cabo coaxial específico ou cabo de vídeo com condutor central de cobre e blindagem em malha. Cabo de rede funcionaria como adaptador em alguns casos mas aatenuação é maior e a qualidade de imagem cai mais rápido do que com o coaxial correto. Não use cabo de rede para câmera analógica se quiser resultado estável. Pra encerrar sem, a regra prática é: cabo CAT6 de cobre puro com jaqueta PE para externo, conectores de qualidade, teste após crimpagem, e respeitar os limites de distância e potência. Qualquer coisa fora disso é aposta, e aposta em segurança não compensa.
