Instalar extintor na parede parece simples, mas a maioria das pessoas erra o cálculo na primeira medida
A norma que rege isso no Brasil é a NBR 13434 da ABNT, e ela é clara, mas tem um detalhe que todo mundo perde. A altura do extintor na parede não se refere ao ponto qualquer do equipamento, mas especificamente ao topo do extintor em relação ao piso acabado. Para extintores com peso até 10 kg, o topo pode ficar a no máximo 1,60 metro do piso. Para os acima de 10 kg — que são os mais comuns em ambientes comerciais — o topo não pode ultrapassar 1,20 metro. A base, por sua vez, nunca pode ficar abaixo de 10 cm do chão. Esse espaço de 10 cm existe por um motivo prático: evitar que a base fique exposta a poças, limpeza com água ou corrosão por umidade acumulada no piso.
Como calcular a altura do extintor na parede sem errar
Aqui está o problema que eu vejo todo dia em fiscalização: o instalador pega a fita métrica, mede do chão até o topo e acha que está certo. Só que ele esquece de considerar o suporte. O suporte embutido ou de aperto precisa estar posicionado de forma que, quando o extintor for encaixado, o topo fique dentro da faixa permitida. O raciocínio é simples na teoria, mas na prática você precisa:
Medir a altura total do extintor que vai instalar. Pegar esse número e subtrair da altura máxima permitida pelo peso. O resultado é a altura máxima do topo do suporte no momento do fixação na parede. Por exemplo: se o extintor de 12 kg que você vai usar tem 75 cm de altura e o limite do topo é 1,20 m, então o topo do suporte não pode ficar acima de 45 cm do piso quando o extintor estiver montado. Na prática, isso significa que a fixação do suporte precisa ser feita considerando a margem de erro da instalação, não a medida teórica.
Já tive um caso em que um predião instalou extintores de 12 kg com o topo a 1,25 m porque o pedreiro errou 5 cm na marcação do suporte. A fiscalização mandou reformar tudo. O extintor parecia acessível, estava bonito, mas estava fora da norma. Reajustar o suporte levou duas horas porque precisou furar a parede de novo e selar os furos antigos.
O que a norma não diz explicitamente mas faz diferença

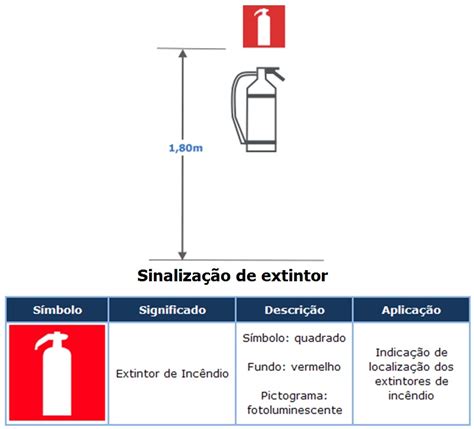

A NBR 13434 também fala sobre acessibilidade e visibilidade, e aqui é onde as coisas ficam mais complicadas no dia a dia. O extintor precisa estar em local de fácil acesso, mas não pode obstruir passagem. Isso significa que, se você colocar um extintor num corredor com apenas 80 cm de largura, mesmo que a altura esteja perfeita, ele vai ser reprovado por obstrução. Outro ponto que poucos consideram: a NBR 13489 exige a placa de identificação do local do extintor. Essa placa deve ter cor vermelha com bordas e letra branca, e precisa estar posicionada de forma que seja visível sem que a pessoa precise se aproximar demais. Em ambientes com iluminação ruim ou mucha movimentação, a placa some visualmente e a fiscalização cobra o descumprimento mesmo com o extintor correto na altura certa.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Existe ainda a questão da distância de percurso. A norma diz que, dependendo do risco do ambiente, o extintor mais próximo não pode estar a mais de uma certa distância do ponto mais afastado. Para risco leve (escritórios), é 20 metros. Para risco médio (comércio), é 15 metros. Para risco elevado (indústria), é 11 metros. Isso muda completamente a quantidade e o posicionamento dos extintores, e afeta indiretamente a altura porque os equipamentos precisam estar em locais especificamente escolhidos, não onde você quer que fiquem.
Erros comuns que vejo em instalações reais
Extintor pendurado em parafuso sem suporte adequado. Parece besteira, mas vi vários em que o extintor simplesmente estava cravado na parede com um olhal e pronto. O suporte é obrigatório pela norma porque garante a fixação estável e a manutenção adequada. Altura medida do teto, não do piso. Isso acontece porque alguns instaladores usam prumo e confundem a referência. O piso acabado é a única referência válida, então se você ainda não fez o contrapiso ou o revestimento, a medida fica errada desde o início. Meço sempre com a fita partindo do piso já terminado.
Extintor instalado atrás de porta que abre e bloqueia o acesso. A altura está correta, mas a porta ao abrir ocupa exatamente o espaço onde a pessoa precisaria pegar o extintor. Isso é reprovável e é mais comum do que parece. Uso de extintor com capacidade acima do necessário num local com altura restrita. Às vezes o instalador pensa que "quanto maior, melhor" e coloca um extintor de 13 kg num local onde o teto baixo já limita a altura do topo. O resultado é um equipamento fora da norma que não será aceito na vistoria.
Alternativa quando a parede não permite a altura ideal
Em alguns casos, especialmente em retrofit de edificações antigas, a parede disponível não permite posicionar o extintor dentro da faixa correta. Nesses casos, a solução mais comum é mudar o tipo de apoio: em vez de fixação na parede, usa-se um suporte de piso com trava. O extintor fica sobre uma base no chão, e a altura do topo é controlada pelo tamanho da base. Isso resolve o problema da parede, mas exige que o piso tenha resistência suficiente para suportar o peso e que o extintor não fique exposto a impacto de veículos ou equipamentos móveis. Se o ambiente tiver circulação de empilhadeiras ou carros de limpeza, o suporte de piso pode ser ainda mais arriscado porque o extintor pode ser atingido. Nesse cenário, prefira um local protegido por uma coluna, parede em L, ou até mesmo uma nicho na própria parede, desde que a altura continue respeitando a norma.
O que eu recomendo na prática é sempre medir três vezes antes de furar a parede. Anote a altura do extintor, a altura máxima permitida, a altura do suporte vazio e depois a altura final com o extintor montado. Se algum desses quatro números não bater, refaça a medição antes de prosseguir. Extintor fora da altura correta é o erro mais frequente em vistorias e o mais fácil de corrigir — desde que você perceba antes de o fiscal chegar.
